今年的3月3號，MEIZU魅族在珠海大劇院舉行魅族18系列5G雙旗艦發布會，發布魅族18 Pro、魅族18兩款旗艦手機。其中魅族18 Pro支持40W有線和無線快充，此外還為其設計了一款立式無線超充WP03。

這款無線充電器內置小風扇，可在無線充電過程中進行主動散熱。此外立式機身設計讓其減少了桌面占地空間并可以作為手機支架使用，40W無線充電功率也讓使用體驗更上一層樓，很快就能讓手機滿血復活。下面充電頭網就對這款產品進行詳細拆解，看看內部設計用料如何。

此前充電頭網還拆解過魅族17 Pro手機內置無線充、魅族27W無線充電器、魅族Pro7 Plus原裝充電器、魅族無線充電器WP01、魅族E3 20W Super mCharge充電器等產品，大家也可以點擊藍色字體查看拆解詳情

一、魅族40W無線充外觀

包裝盒為白色，設計也比較簡潔，正面印有MEIZU品牌、無線充外觀和名稱。

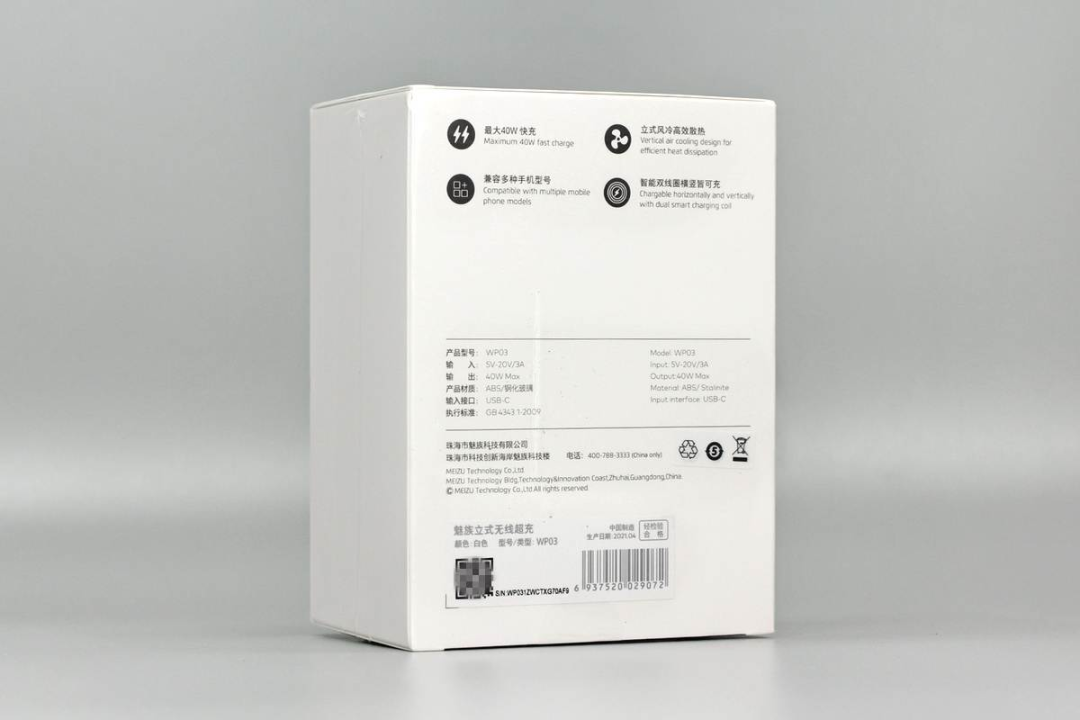

背面印有產品四大特性標識以及描述、參數、魅族科技的基本信息等。

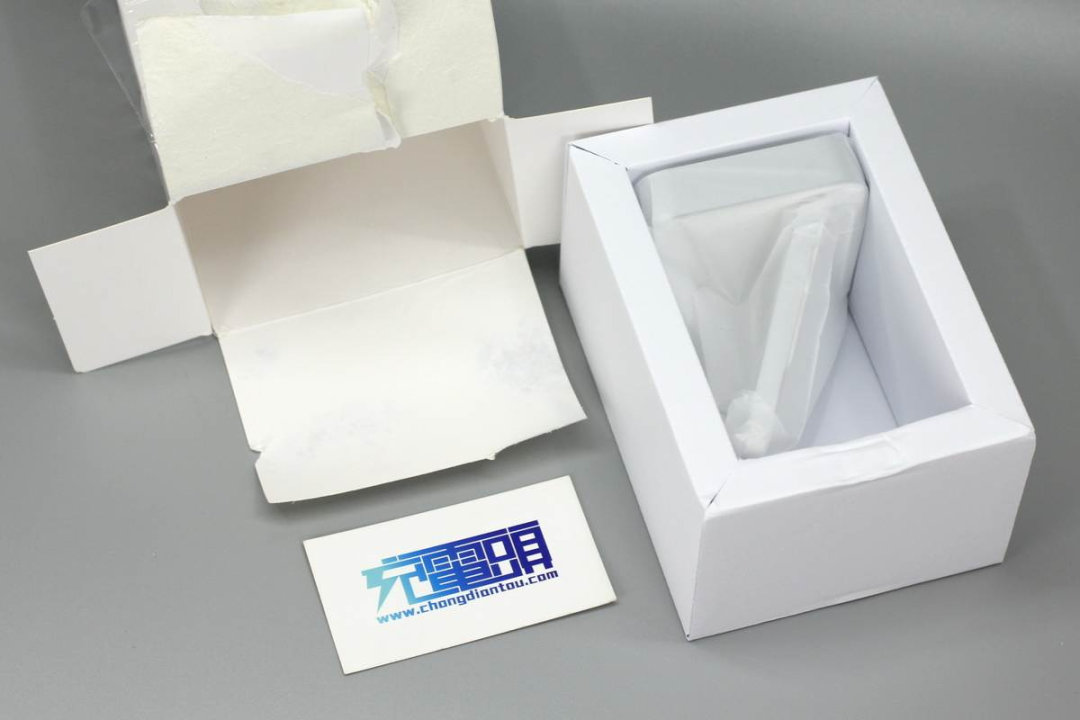

打開包裝，無線充外套防塵袋。

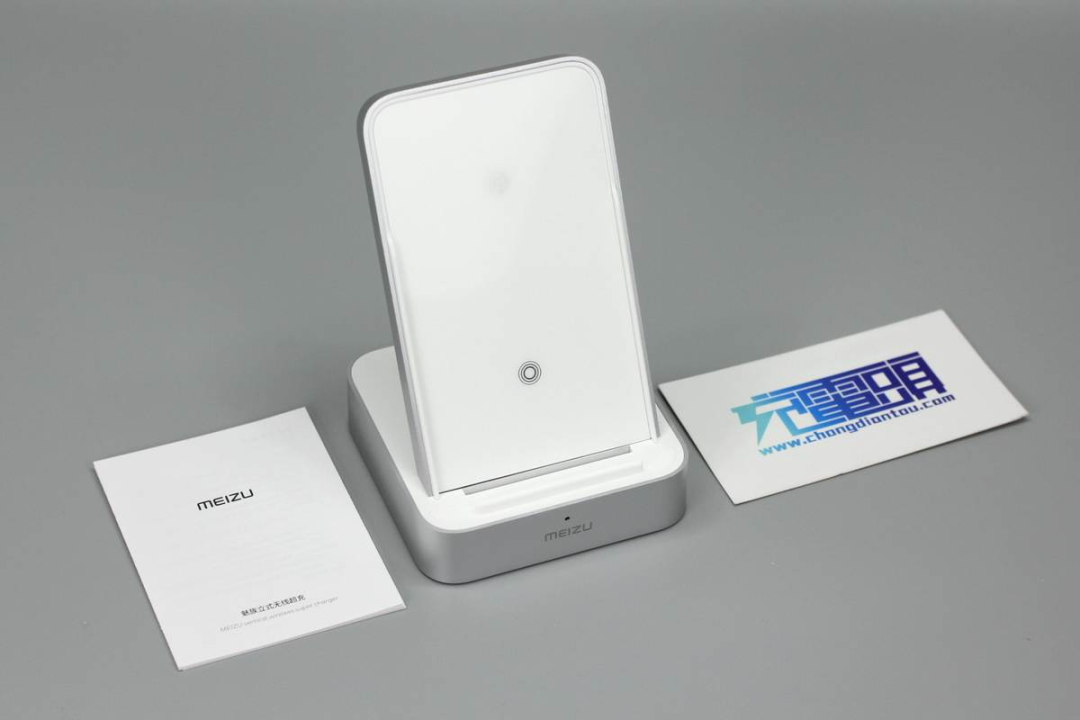

包裝內含無線充電器和一份使用說明書。

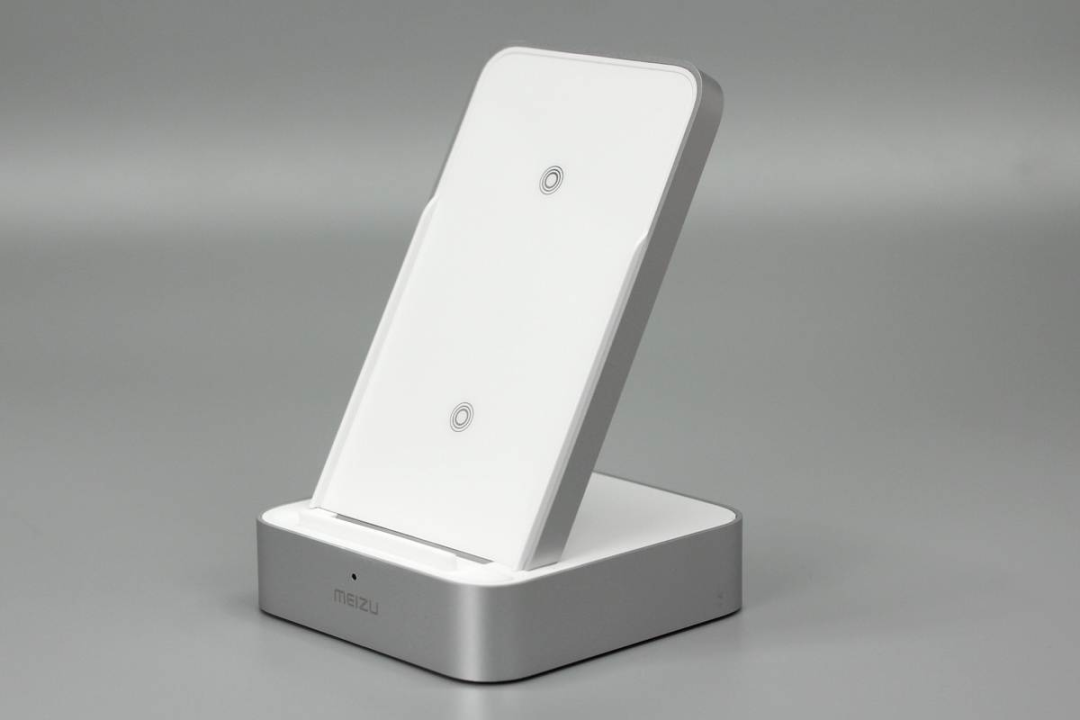

魅族這款無線充由底座和手機支撐板兩部分組成，支撐板正面是ABS材質鋼化玻璃，十分光滑，支撐板和底座側身均噴砂銀灰色涂料進行裝飾。

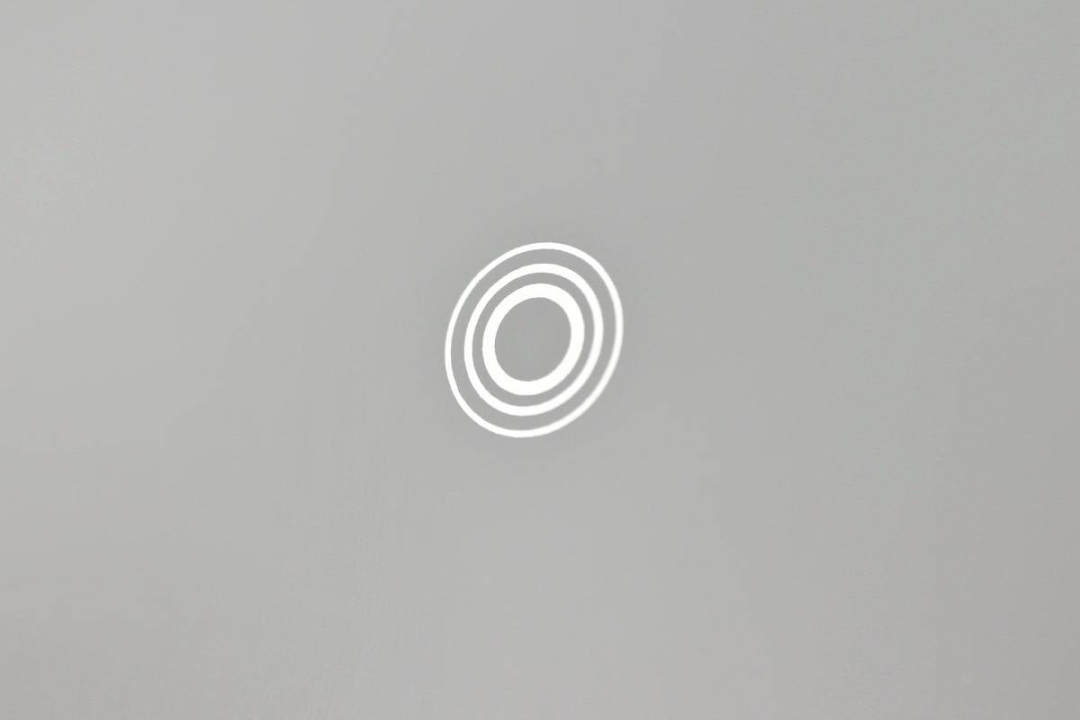

支撐板正面有兩個旋渦圖案，表示無線充區域，手機橫豎都能進行無線充電。

兩側設有凸起小板。

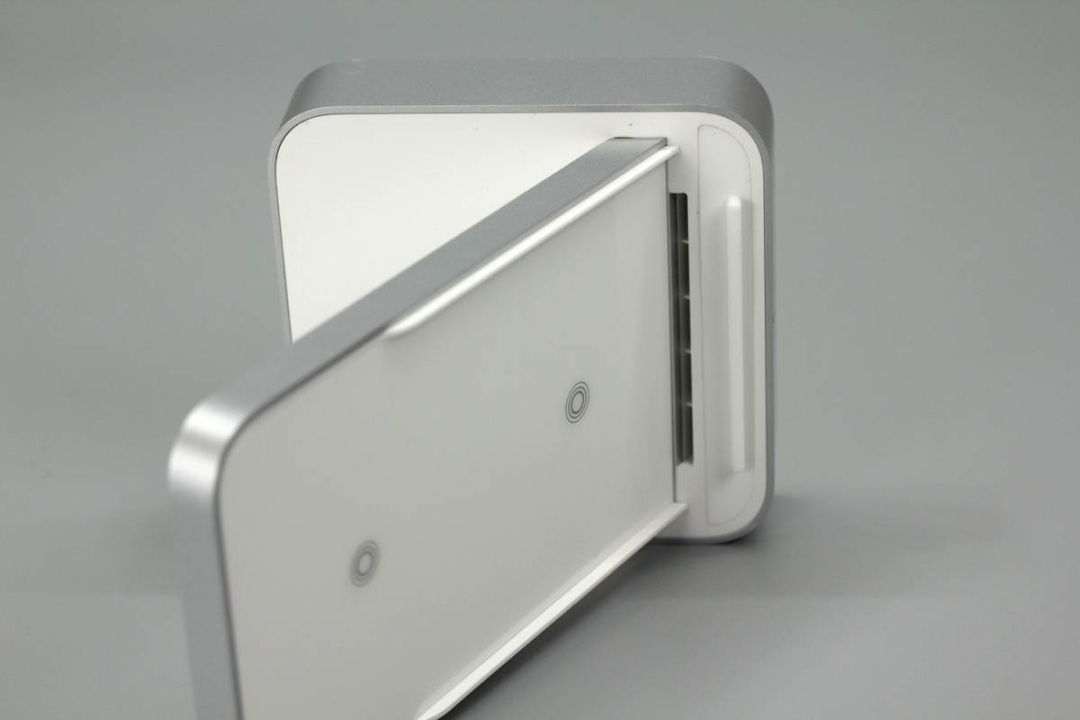

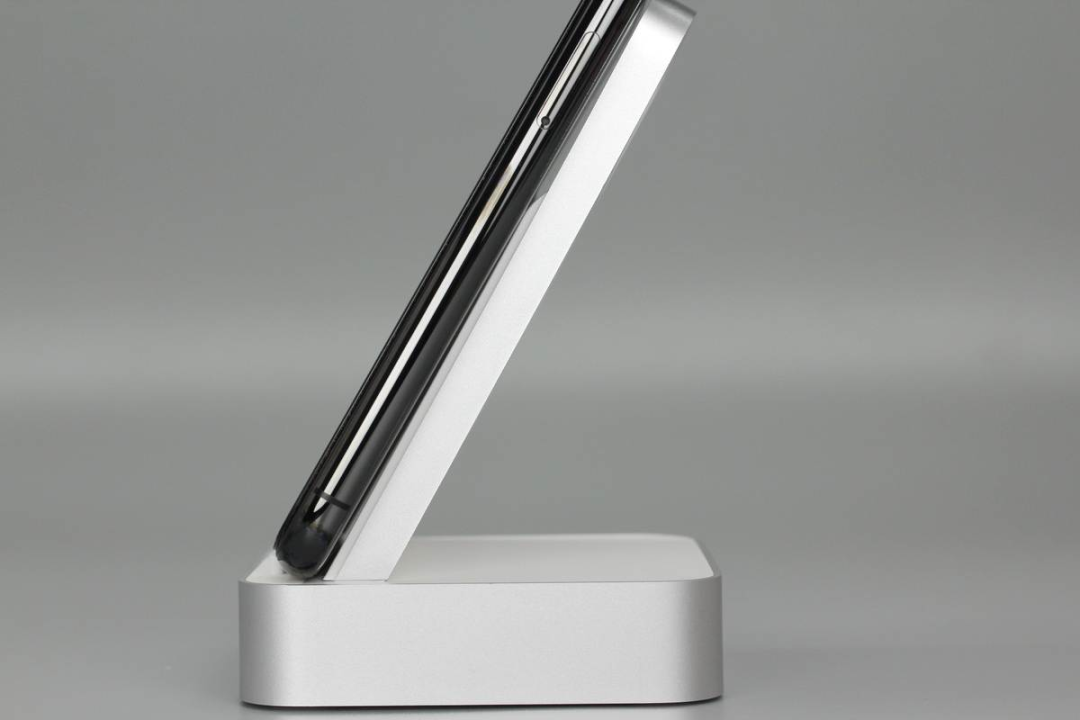

手機放上去會和支撐板間形成風道。

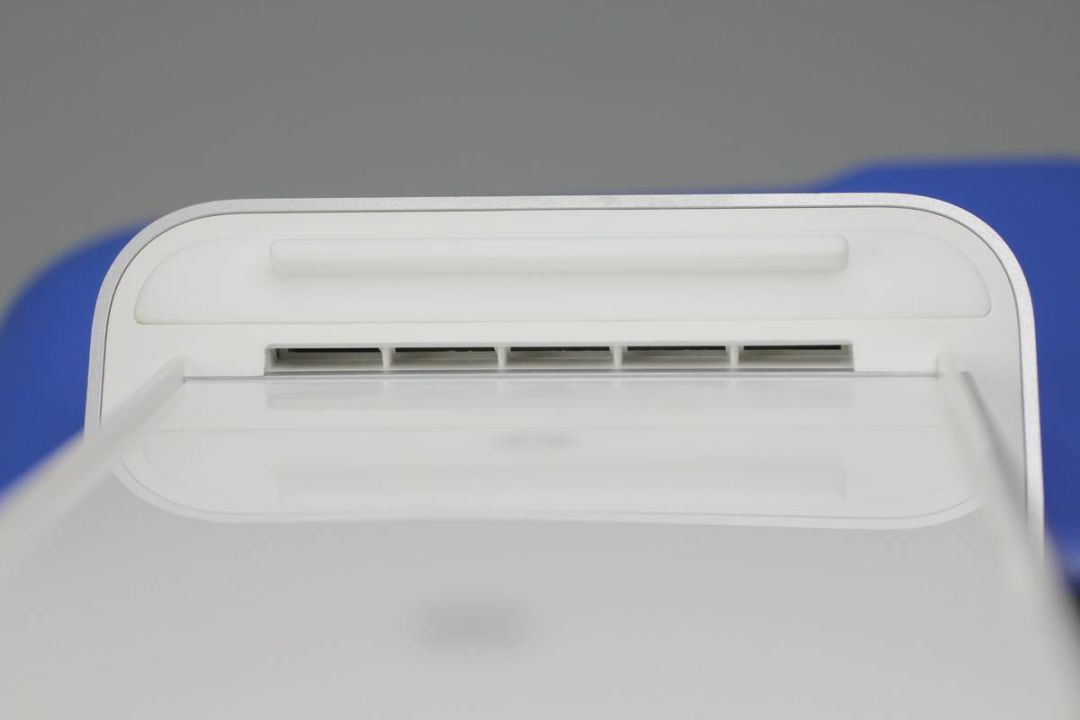

底部吹風口通過風道將無線充電過程中產生的熱量帶走，此外底部還設有擋板，防止手機滑落。

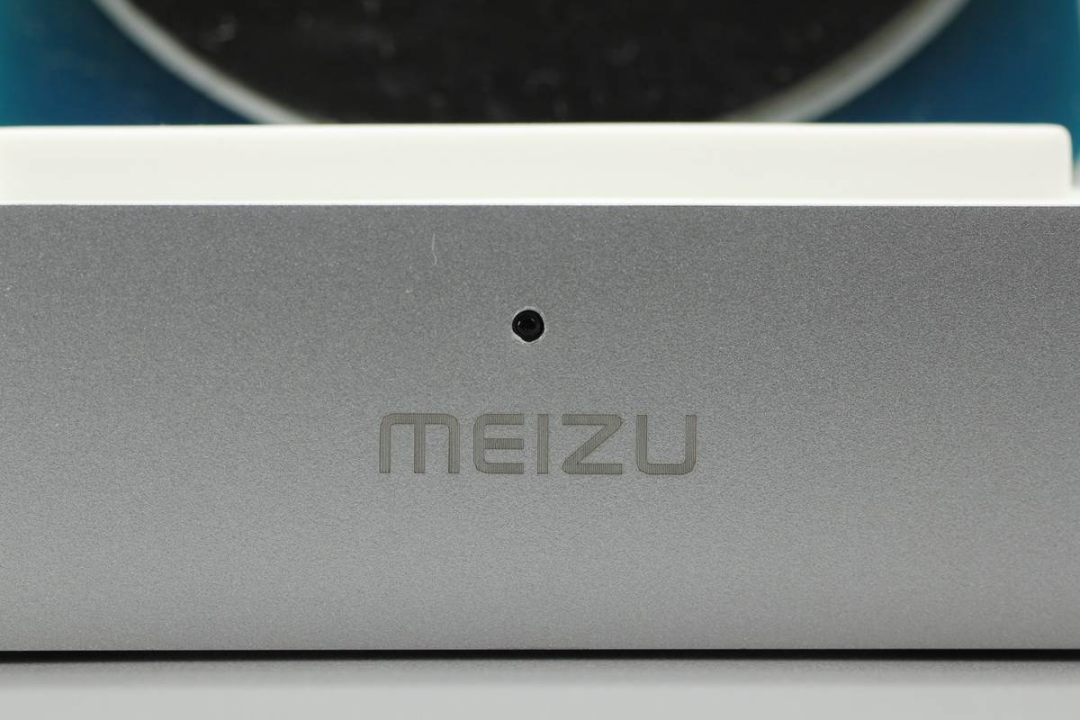

底座前端印有MEIZU品牌，并設有一顆LED充電指示燈。

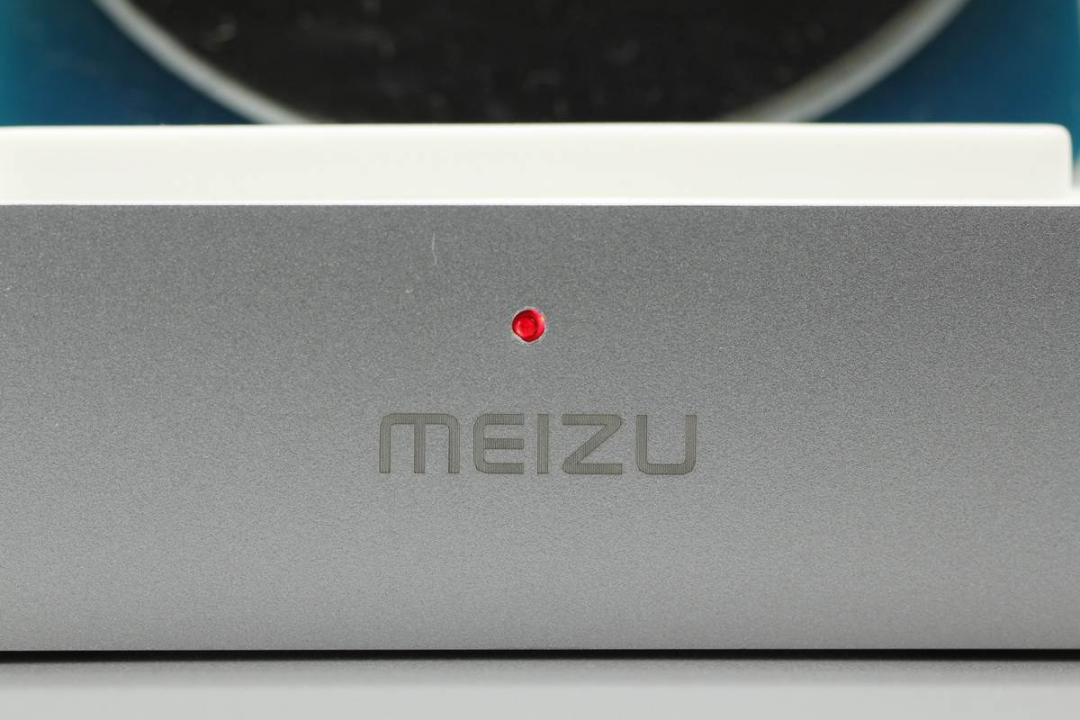

無線充支持異物檢測，指示燈亮紅燈提示。

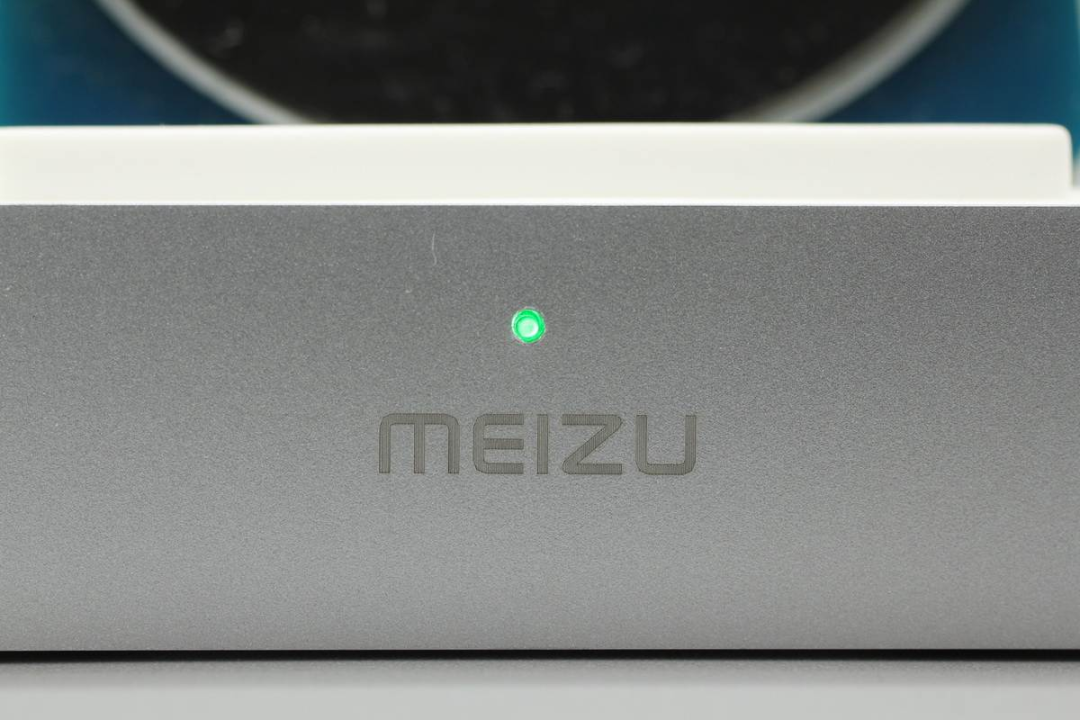

正常進行無線充電，指示燈亮綠光。

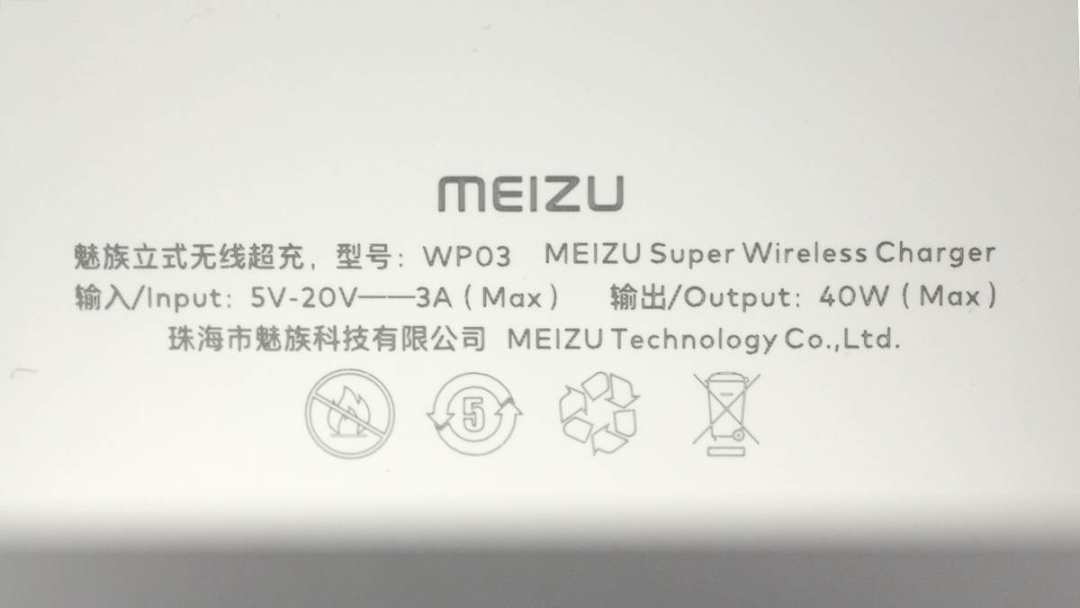

支撐板背面印有無線充參數信息。

型號：WP03

輸入：5-20V3A Max

輸出：40W

珠海市魅族科技有限公司

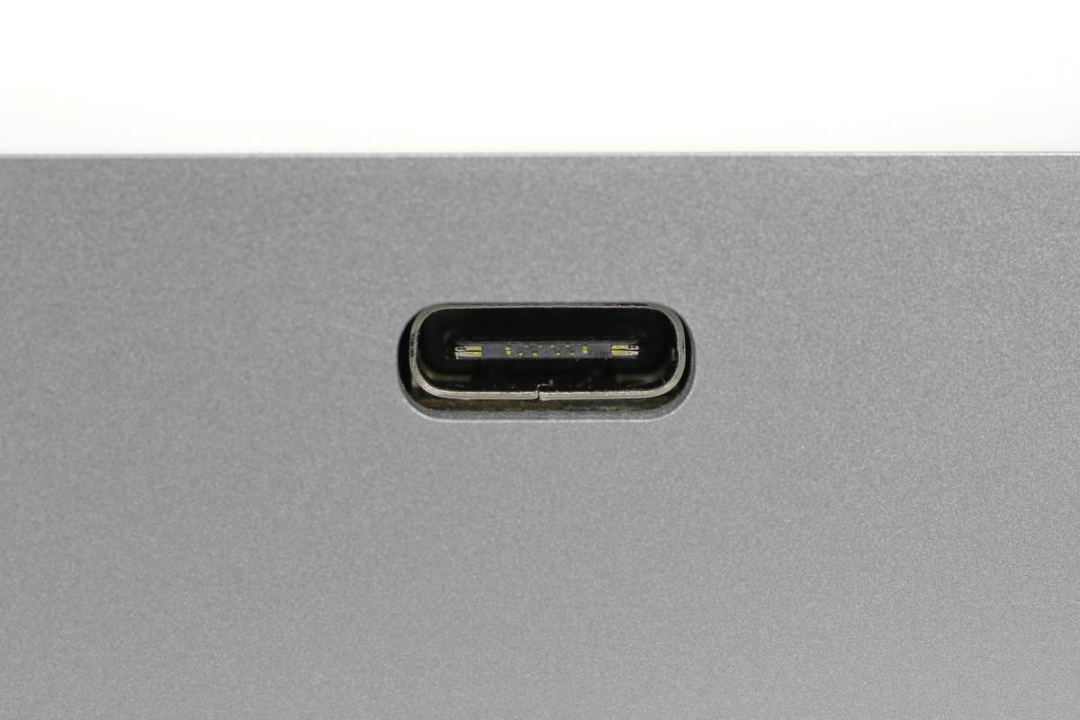

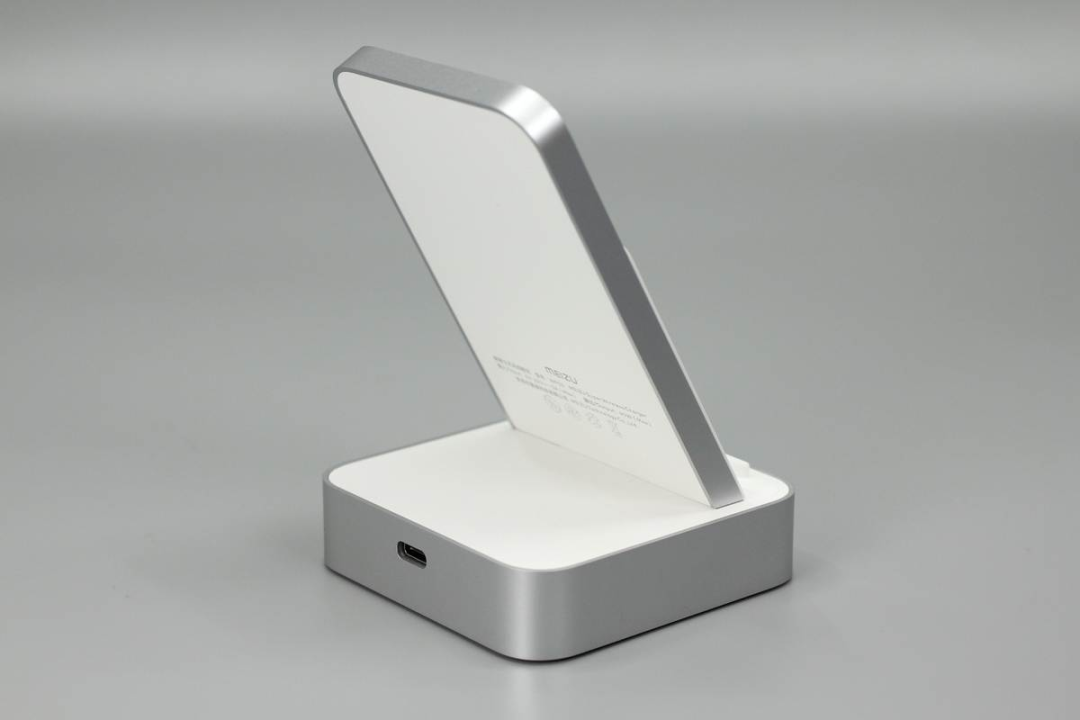

底座背面設有USB-C輸入接口。

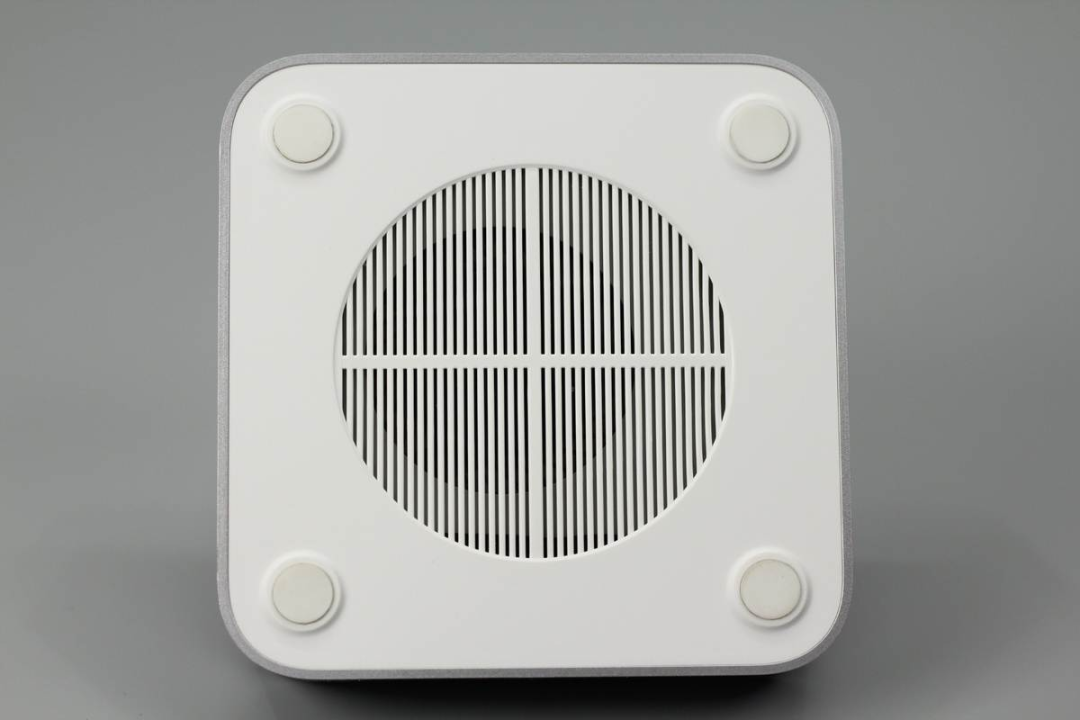

底部四端有防滑膠墊，中心設有進氣窗口。

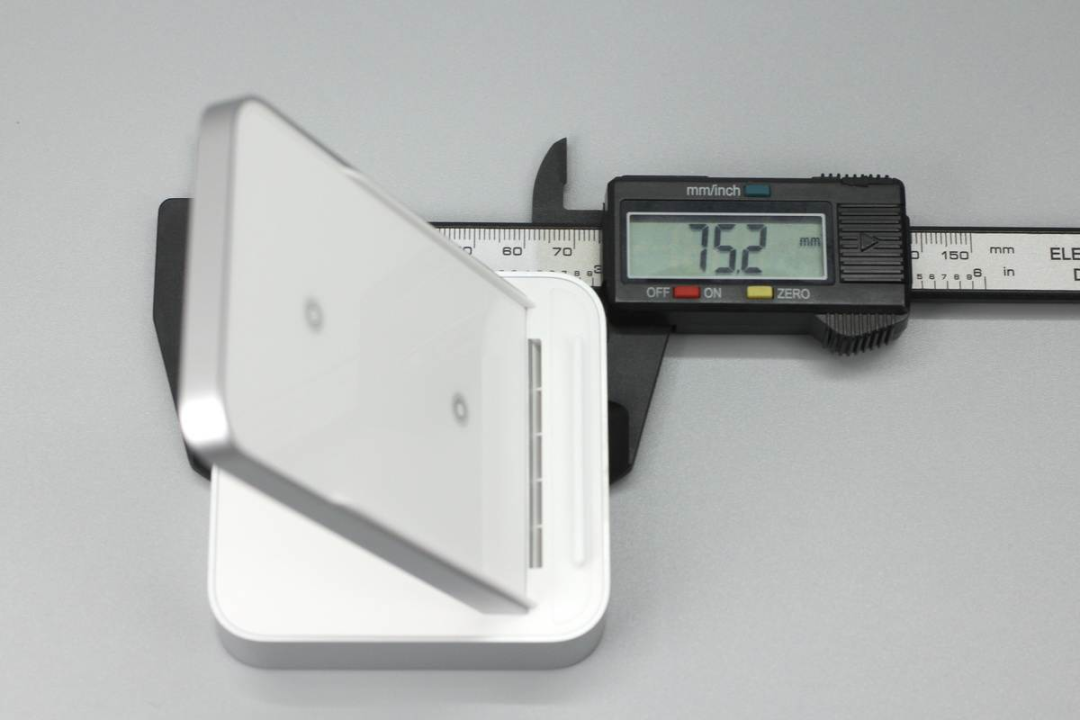

使用游標卡尺測得無線充底座長度為75.2mm。

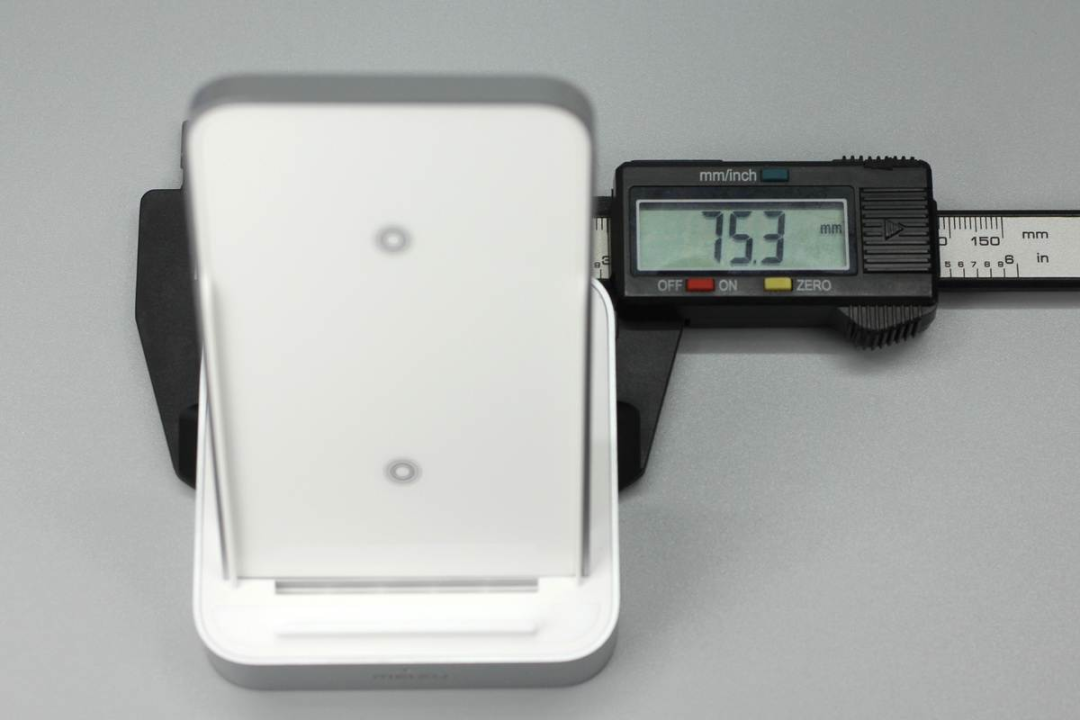

寬度為75.3mm。

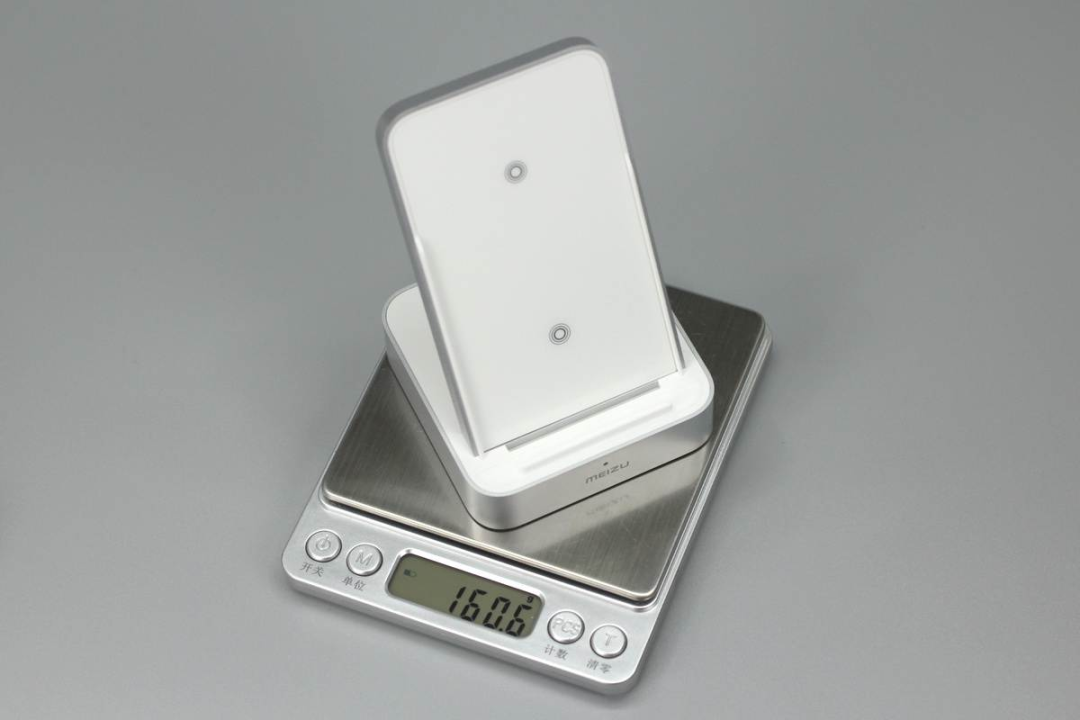

無線充凈重約為161g。

二、魅族40W無線充拆解

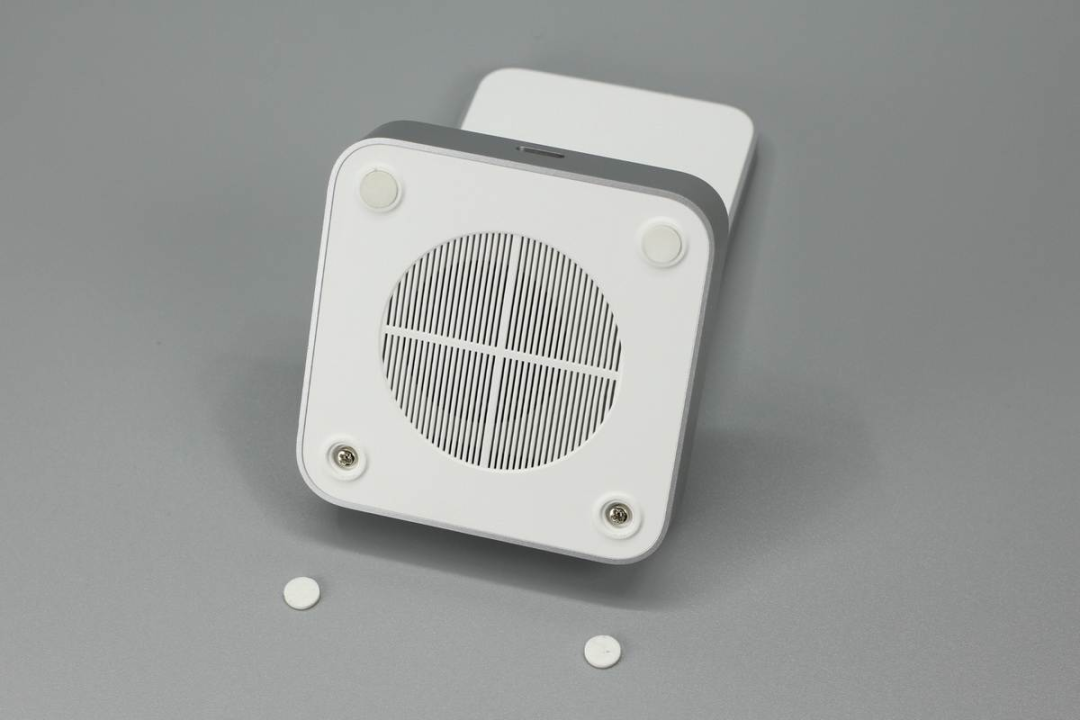

撕掉防滑墊，里面隱藏有封裝螺絲。

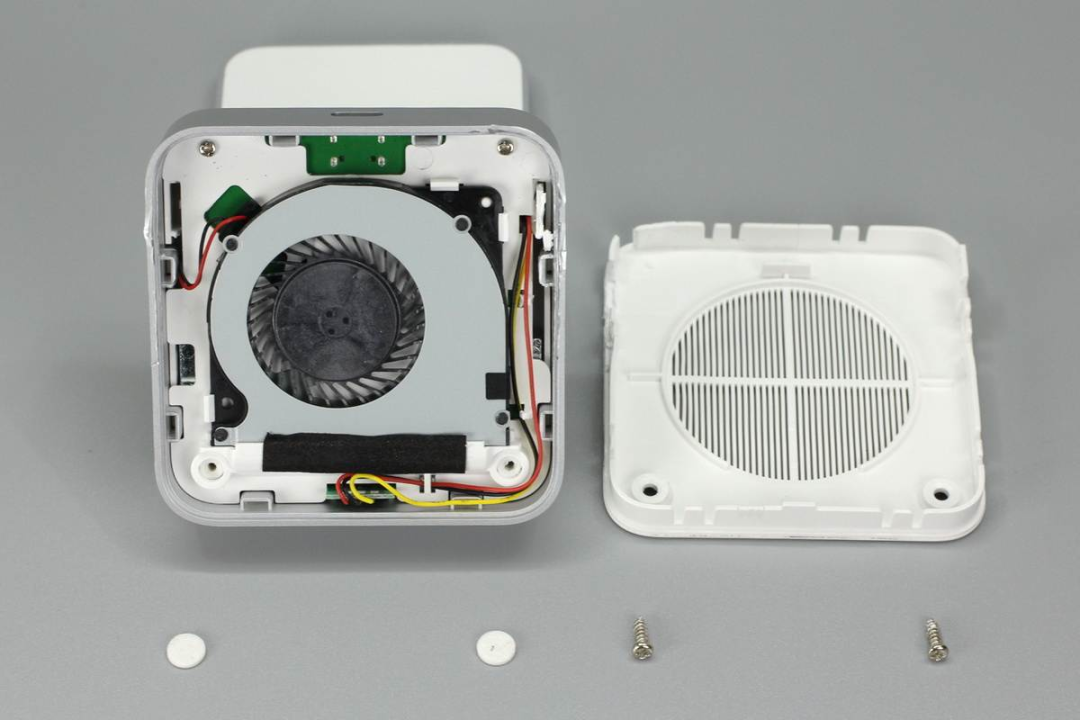

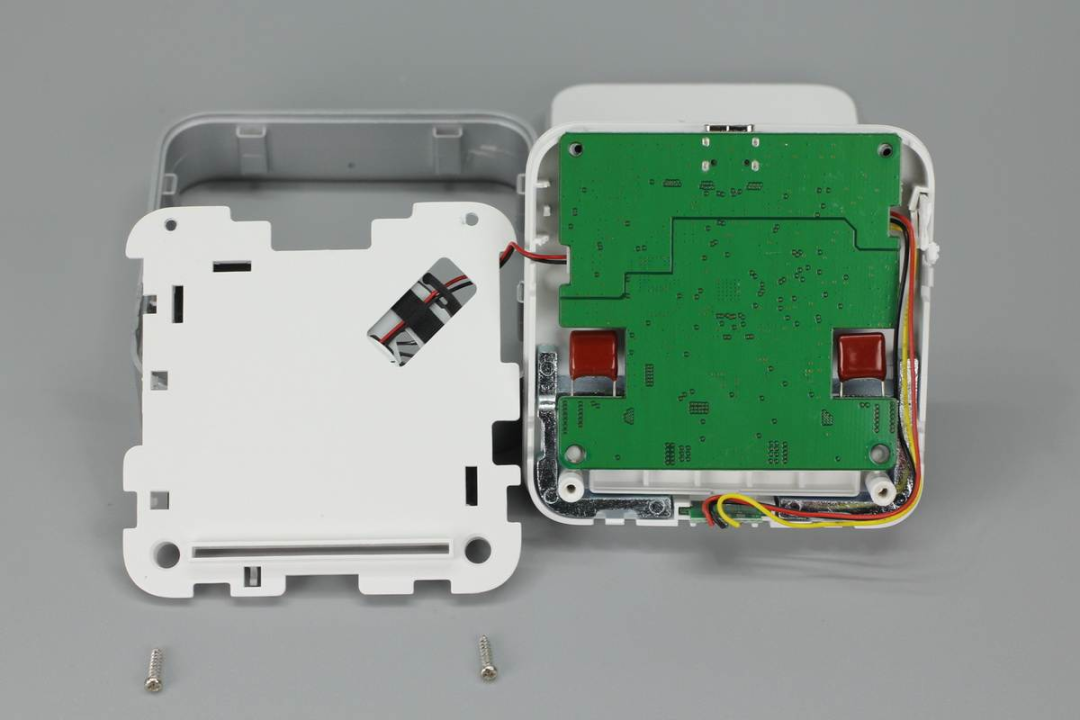

拆掉兩顆螺絲即可將底部外殼打開，風扇使用卡扣進行固定，并且風扇和PCB板間有一塊白色塑料板進行隔離。

隔離塑料板以及PCB板也是使用兩顆螺絲進行固定，PCB板背面沒有設元器件，兩側的兩顆電容處鏤空處理。

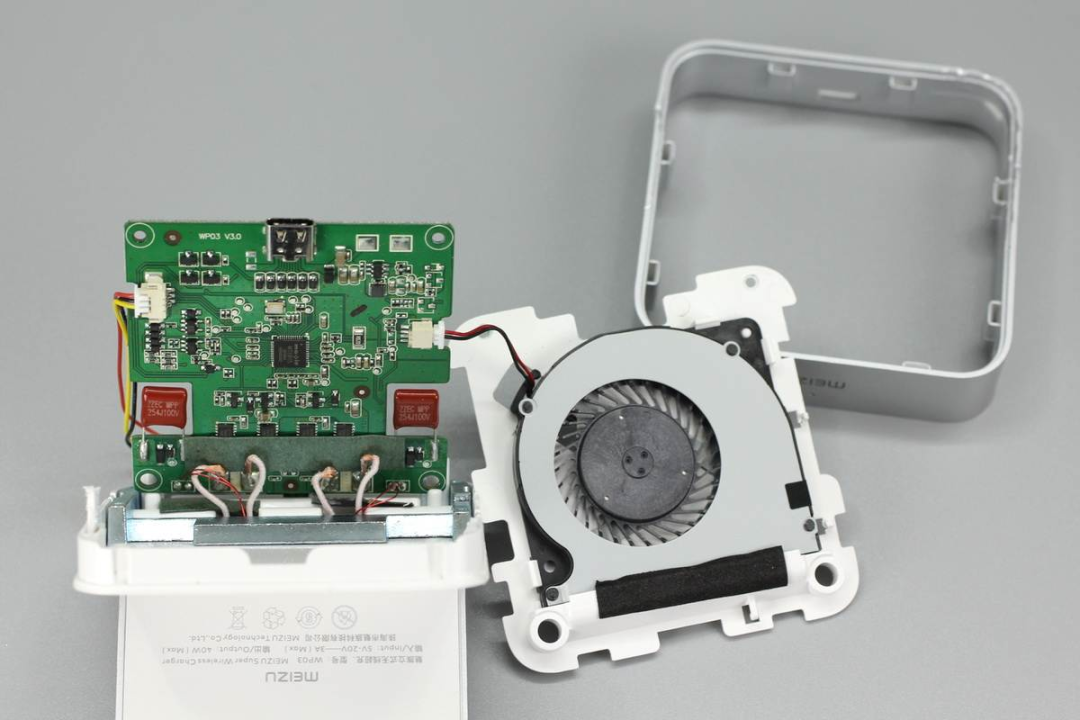

風扇、LED指示燈小板和PCB板均通過插接件組裝連接。

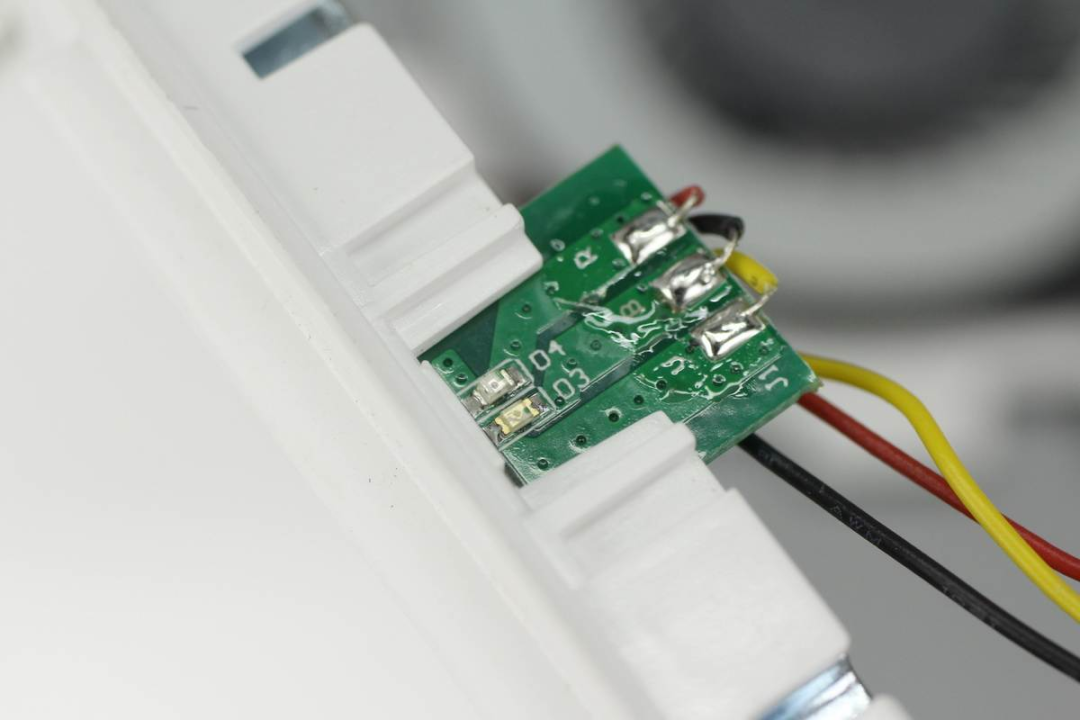

LED燈小板上設有兩顆指示燈，分別用于異物檢測和充電提示。

無線充電線圈焊接處墊有一塊青稞絕緣紙。

將PCB板拆下，手機支撐板和底座外殼通過螺絲連接固定。

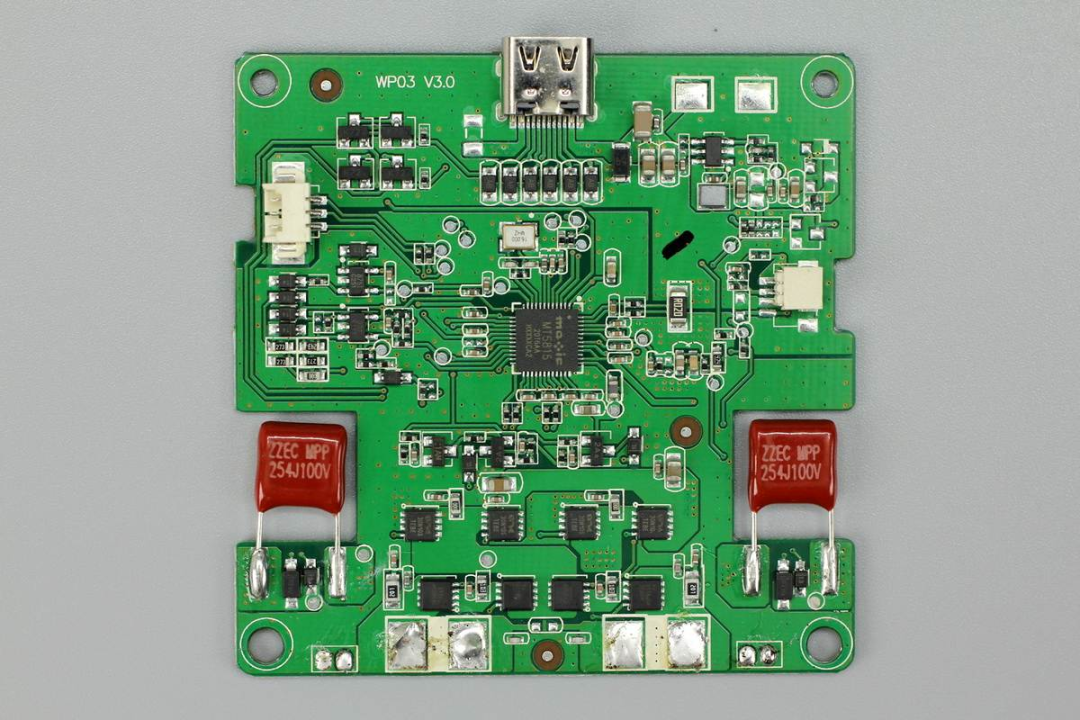

PCB板正面一覽，中心設有一顆無線充電主控芯片，末端有8顆MOS管。

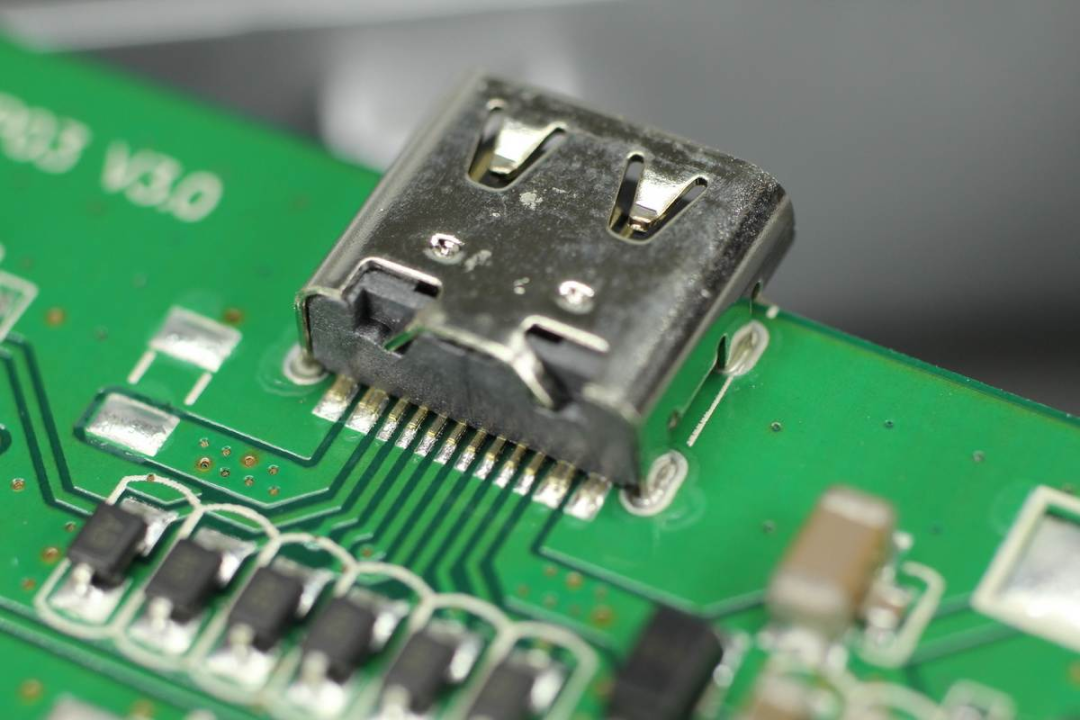

USB-C母座特寫。

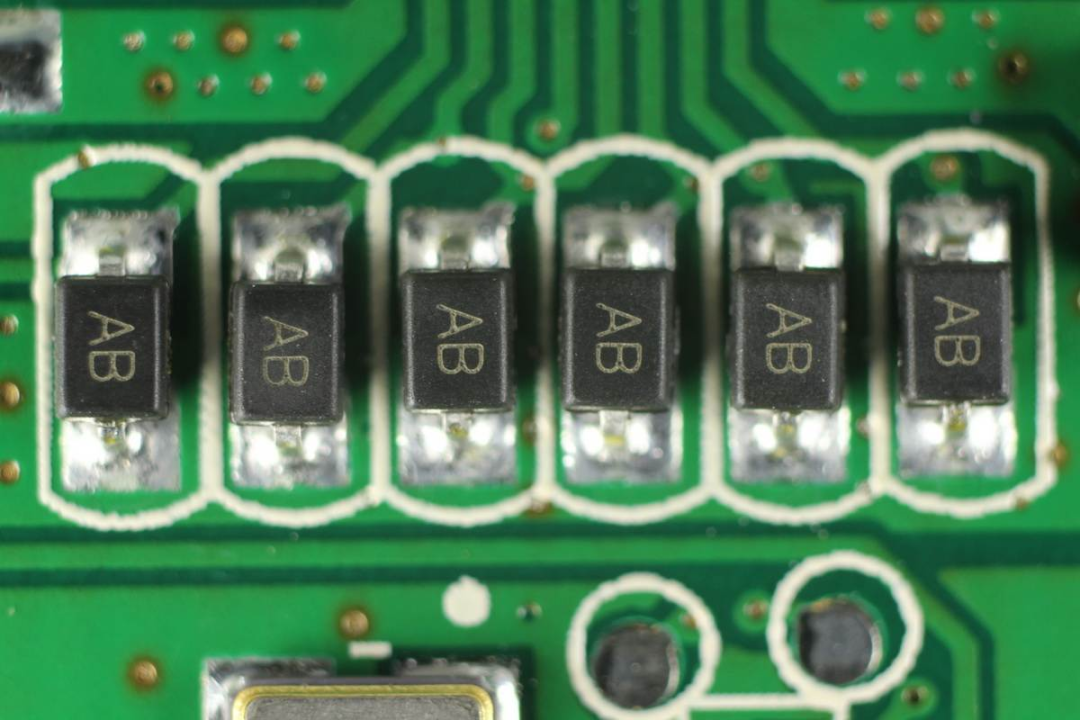

絲印AB的TVS，用于數據端口過壓保護。

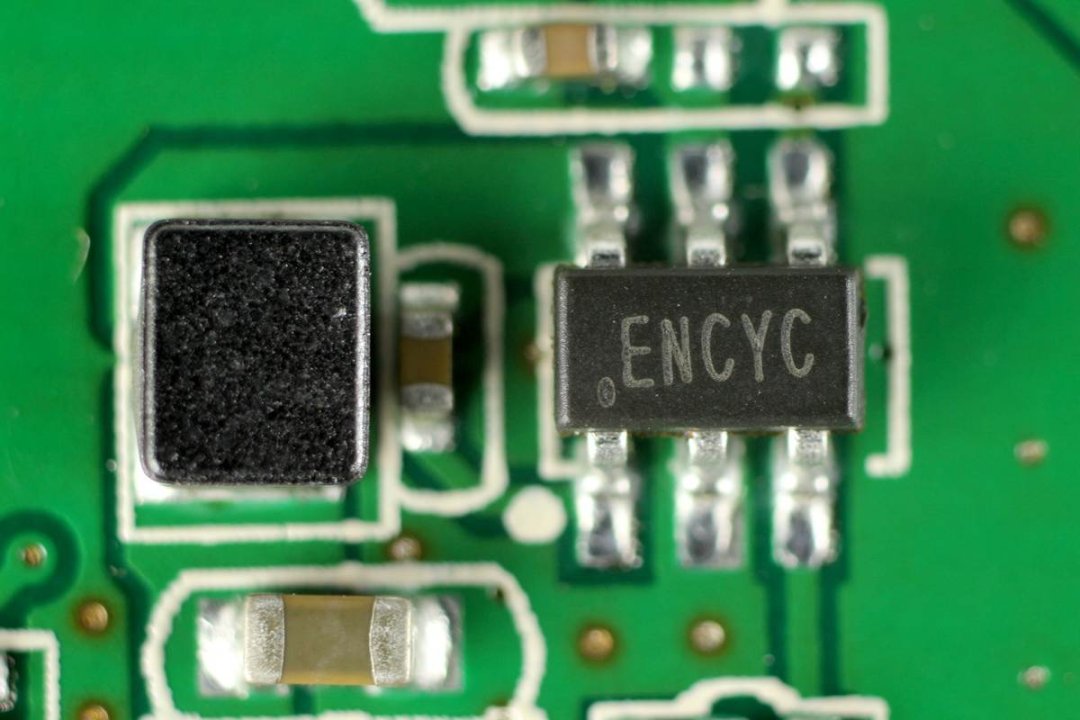

矽力杰 SY8201 同步整流降壓轉換器，將輸入降壓為無線充內部元件供電，輸出電流1A，輸入耐壓27V。左邊是對應的降壓電感。

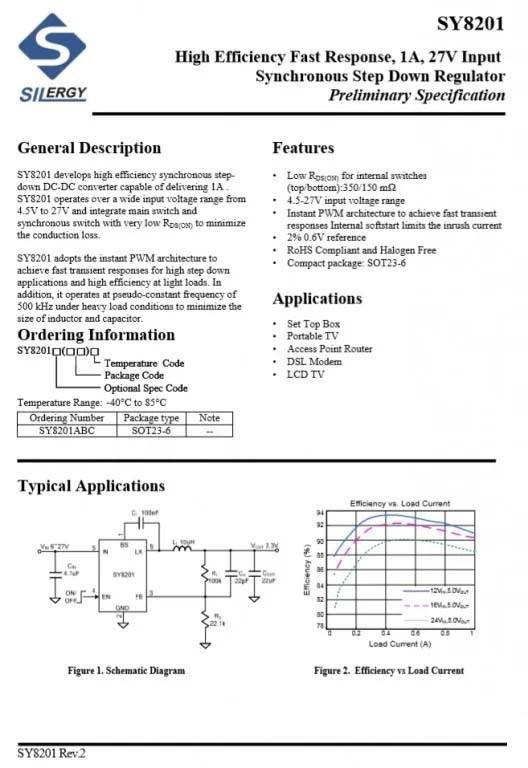

矽力杰 SY8201 詳細資料。

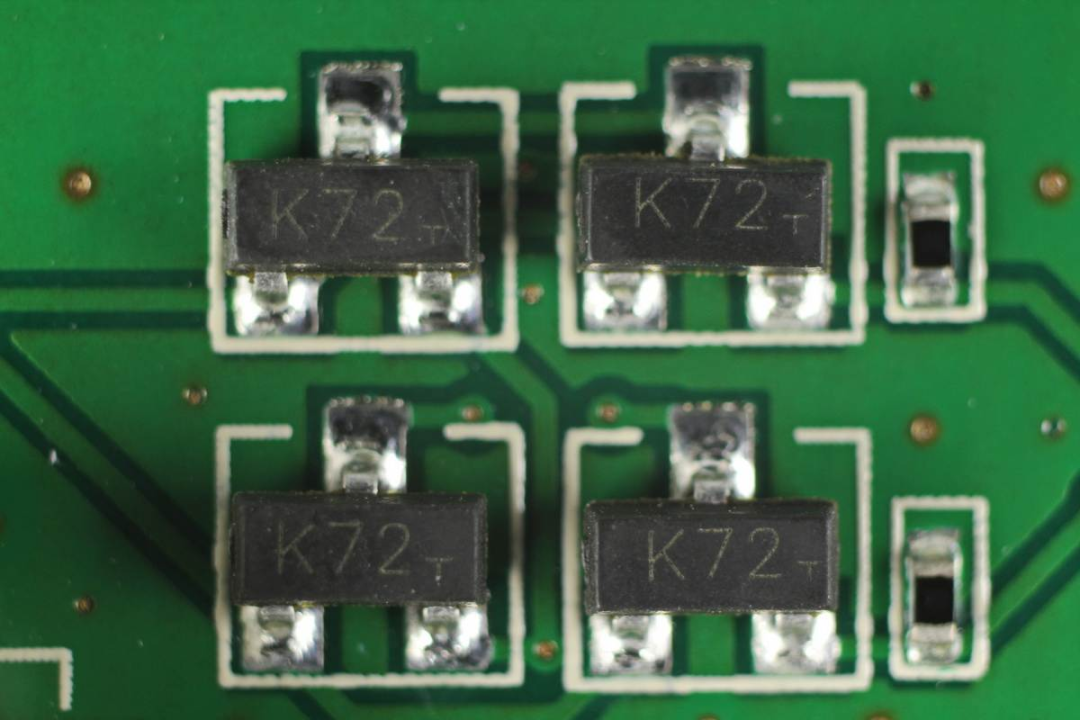

2N7002，信號MOS管。

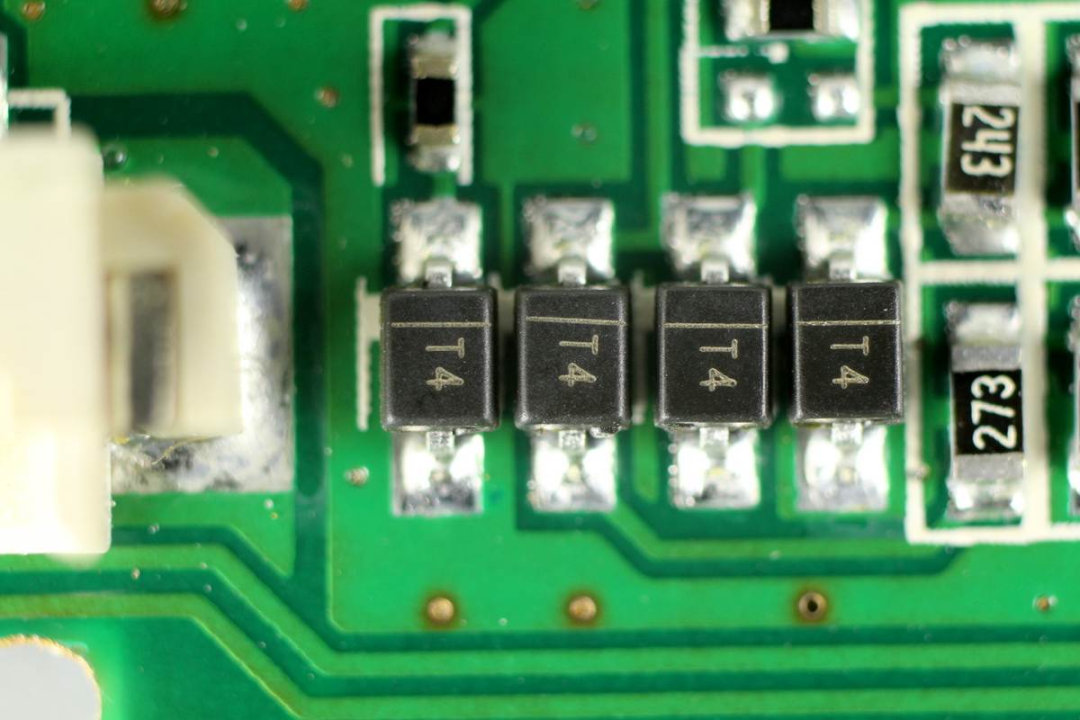

1N4148 二極管。

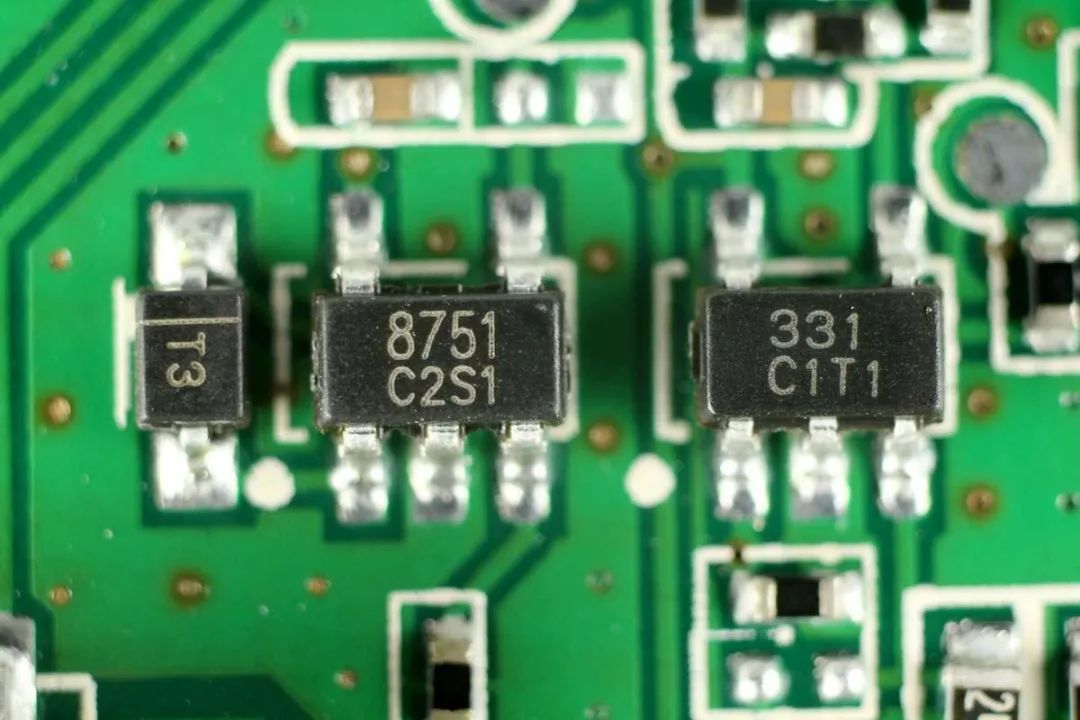

潤石 RS8751 單運放，用于信號處理。

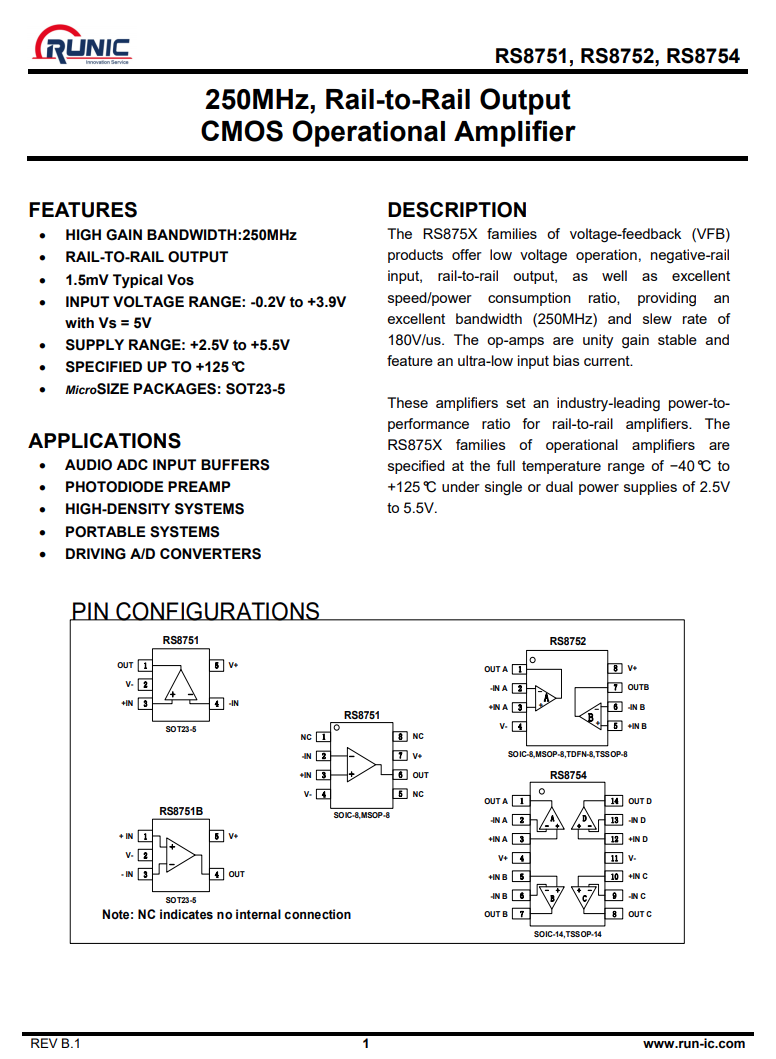

潤石 RS8751 詳細資料。

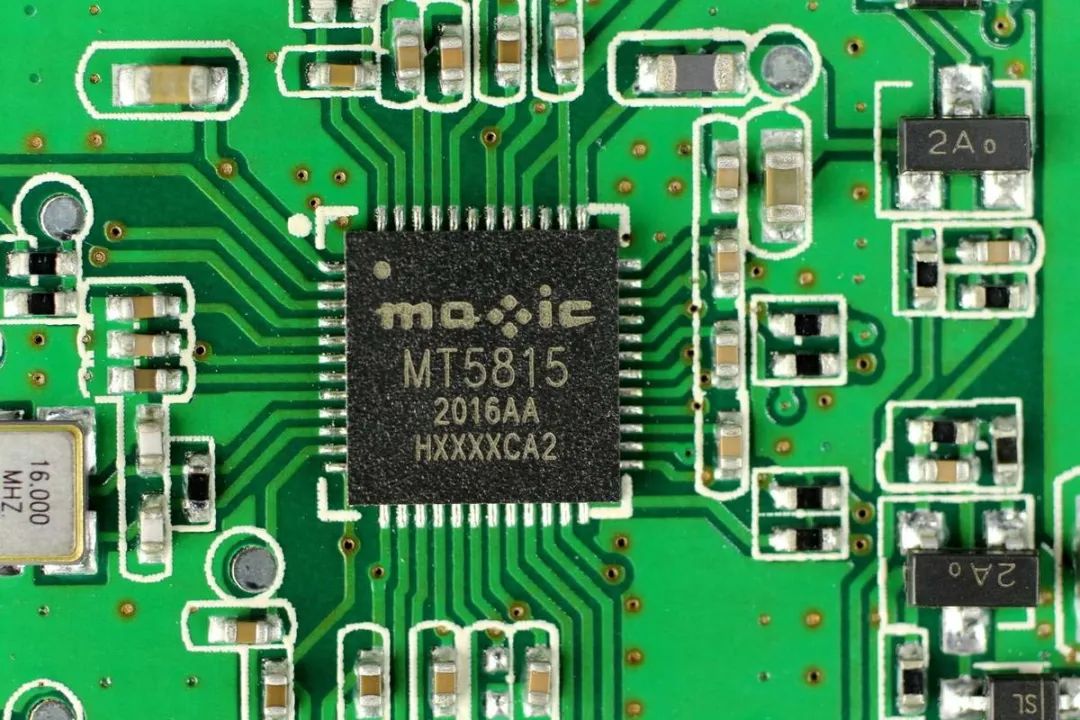

無線充電主控芯片采用美芯晟MT5815。這是一款帶有USB-PD協議、高度集成的符合Qi標準的無線充電發射芯片，支持高達50W的輸出功率，向下兼容不受限。

MT5815集成ARM M0 處理器，擁有卓越的高效率和緊湊設計，適用于各種低成本、低功耗應用，可廣泛應用于為5G智能終端、智能可穿戴設備、智能家居、物聯網、智能家電進行無線充電的設備。充電頭網此前已對該芯片做了相關報道。

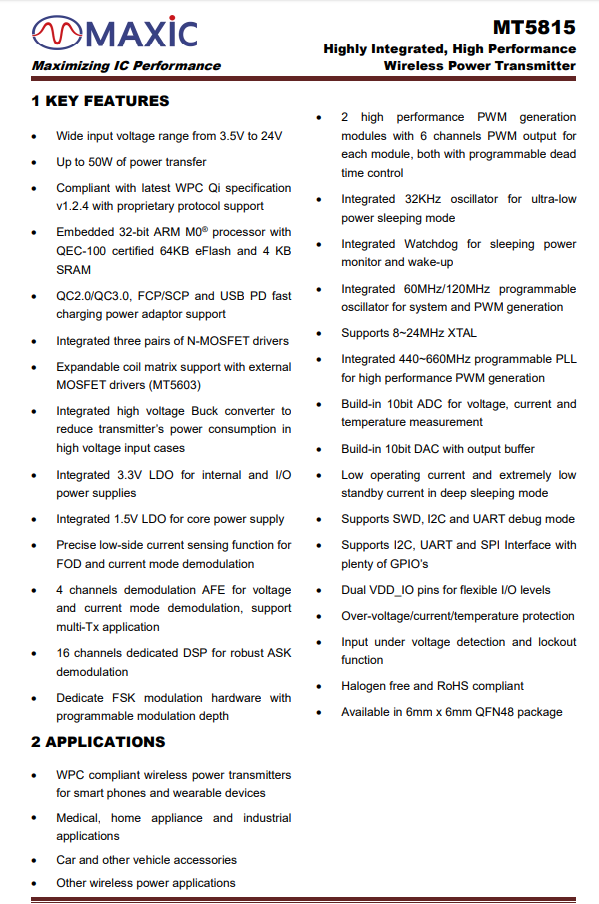

美芯晟MT5815資料信息。

充電頭網拆解了解到，魅族17 Pro手機和魅族27W無線充也采用了美芯晟MT5815無線充電主控芯片。

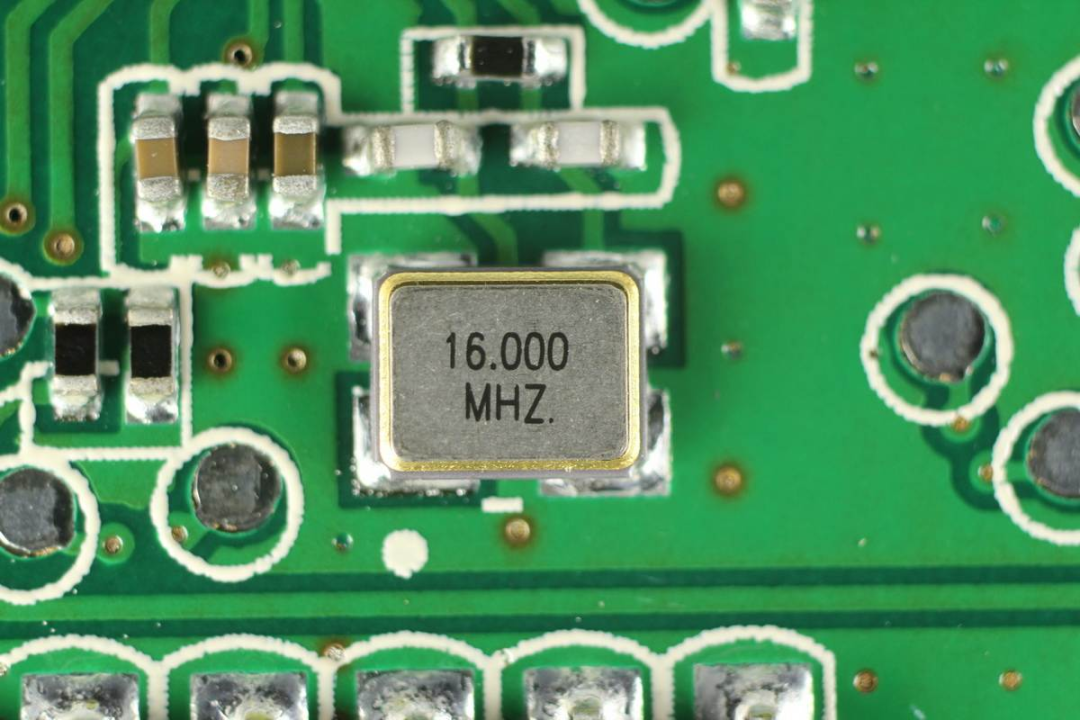

16.000MHz無源晶振，為無線充電主控芯片提供時鐘。

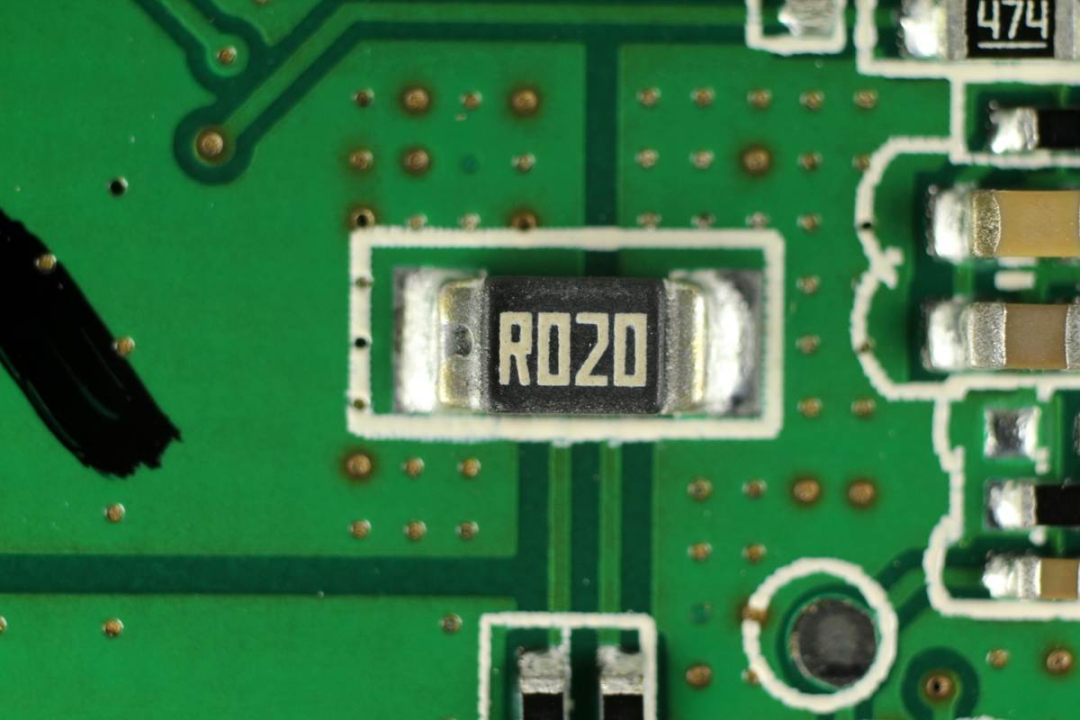

20mΩ電流取樣電阻，用于無線充電流檢測。

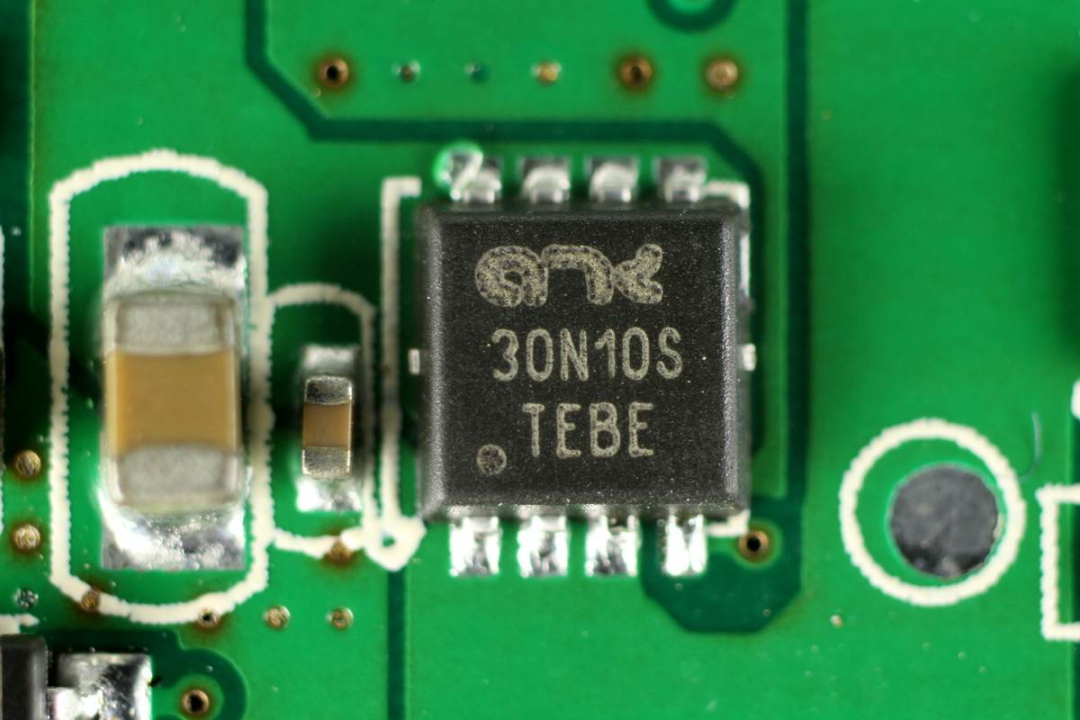

四顆方舟AKF30N10S增強型MOS管，NMOS，耐壓30V，PDFN3333封裝，用于無線充電線圈驅動。

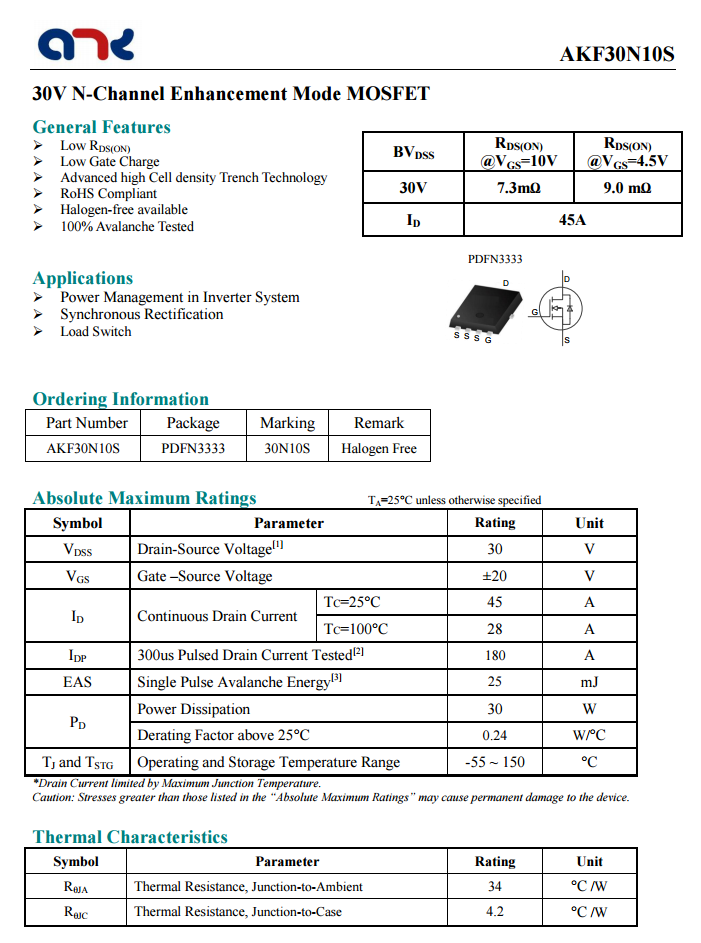

方舟AKF30N10S資料信息。

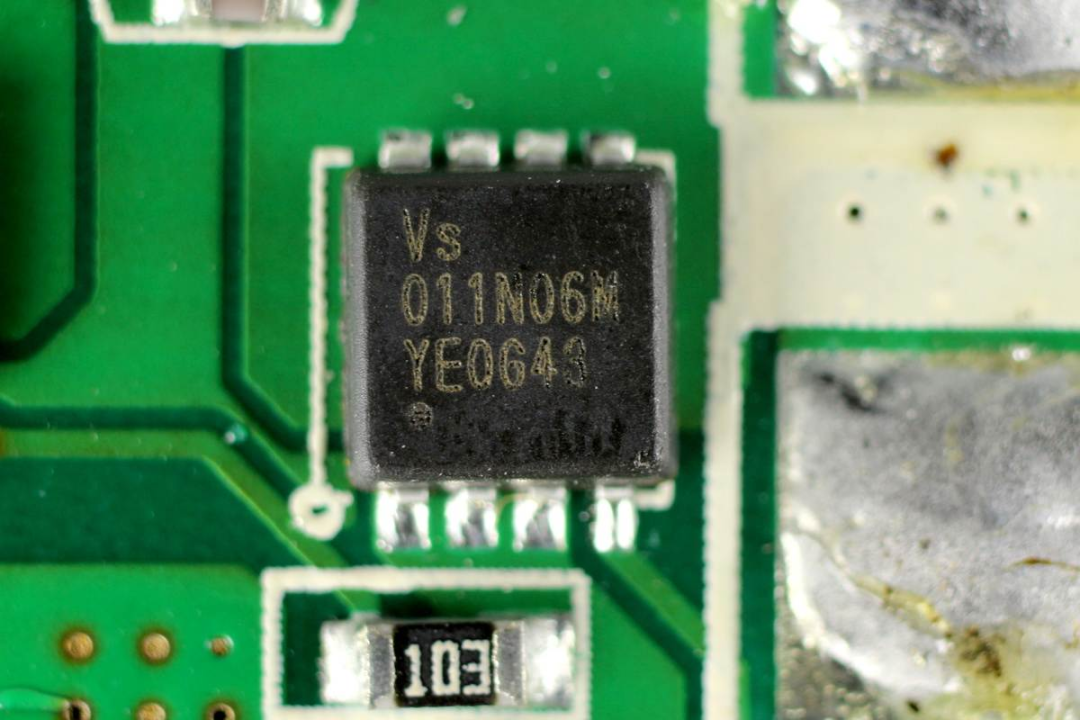

四顆威兆VSE011N06MS，NMOS管，耐壓60V，用于無線充電線圈切換。

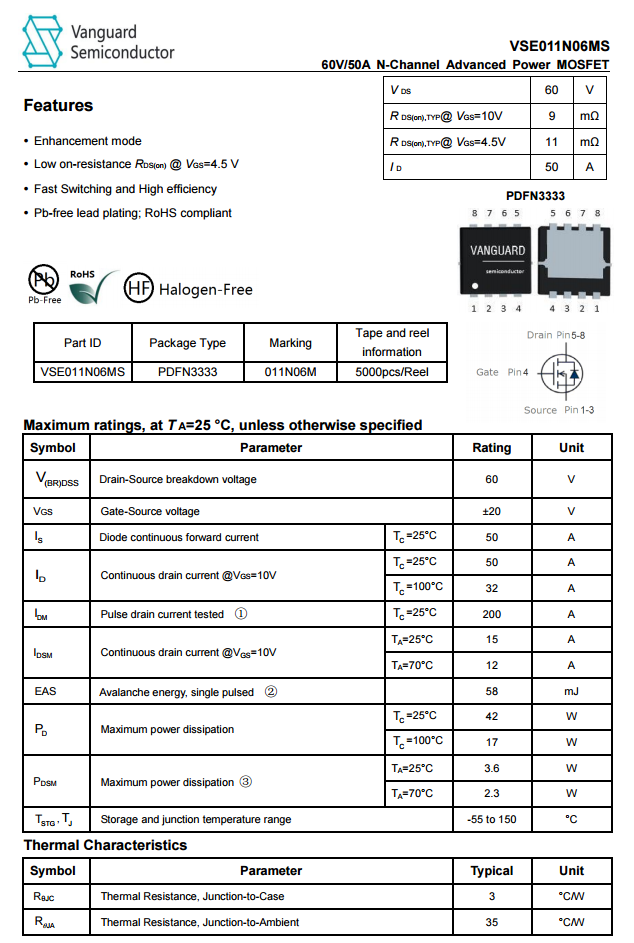

威兆VSE011N06MS 詳細資料。

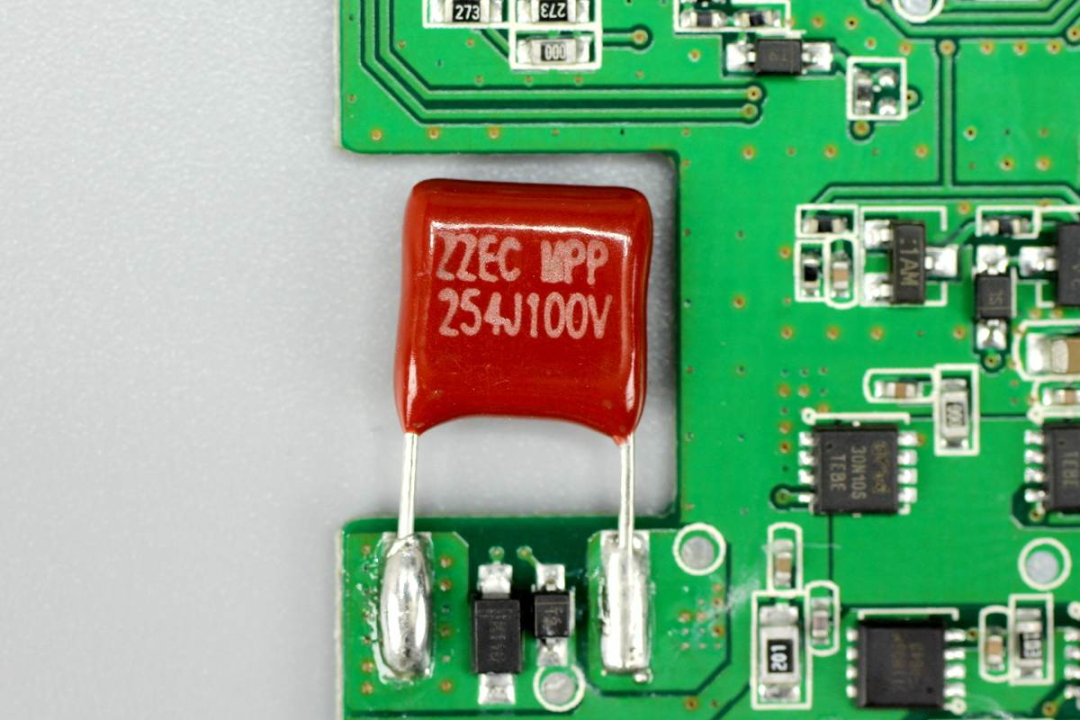

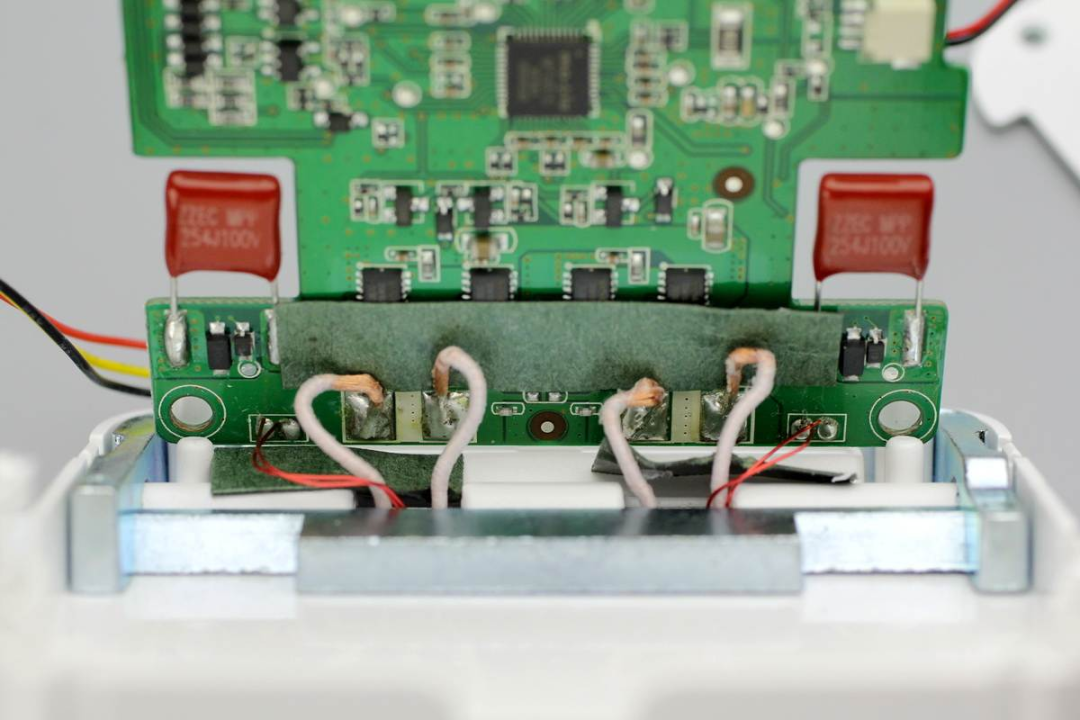

ZZEC科雅無線充專用諧振電容，規格為0.25μF 100V。

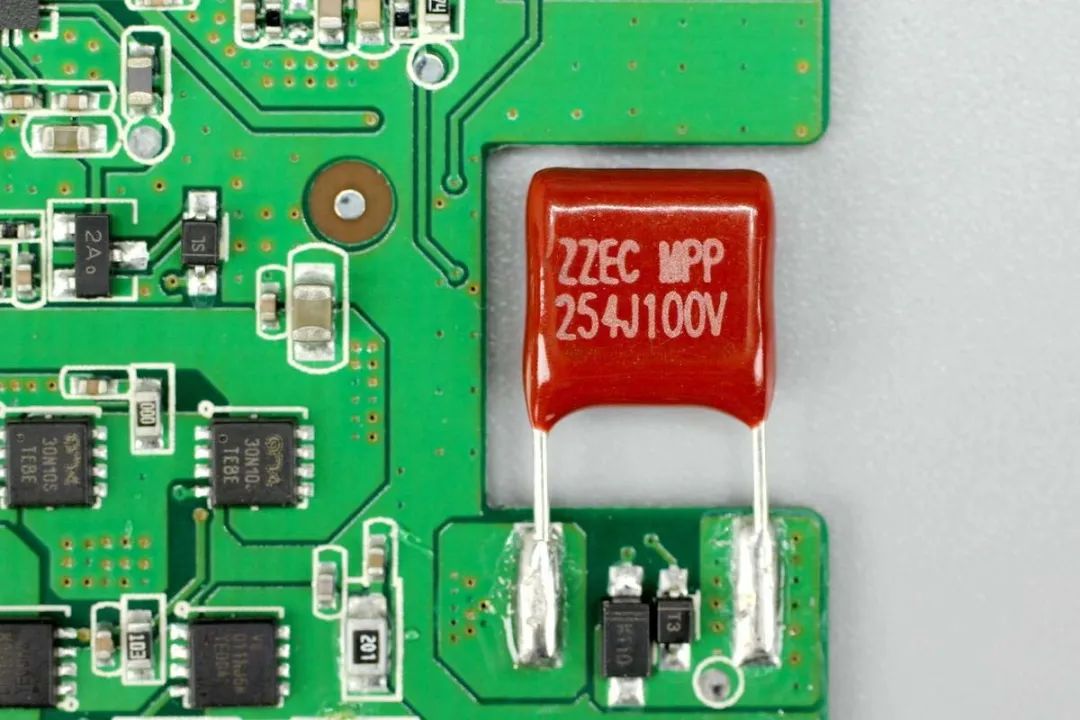

另一顆特寫，規格相同。

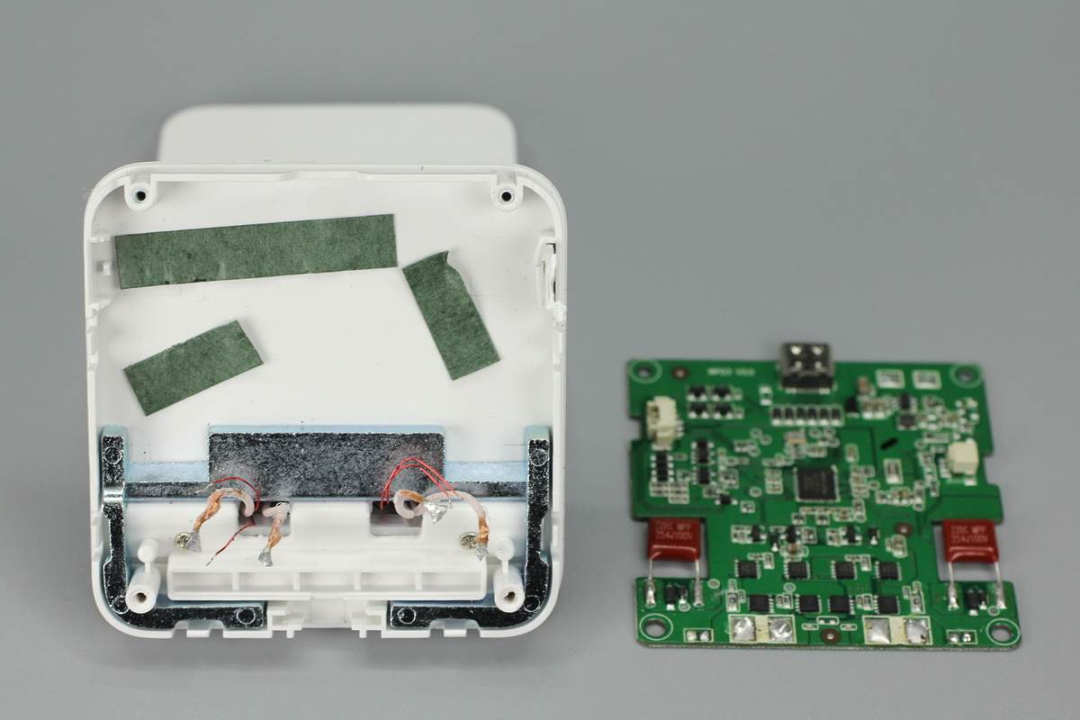

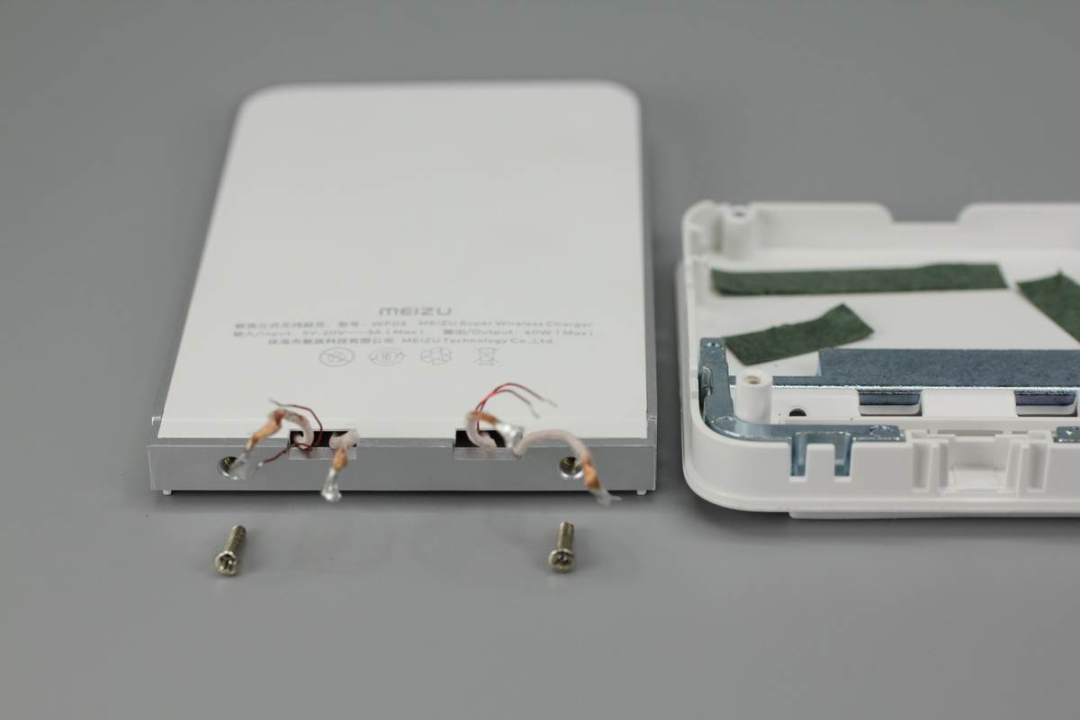

拆掉螺絲即可將手機支撐板分離。

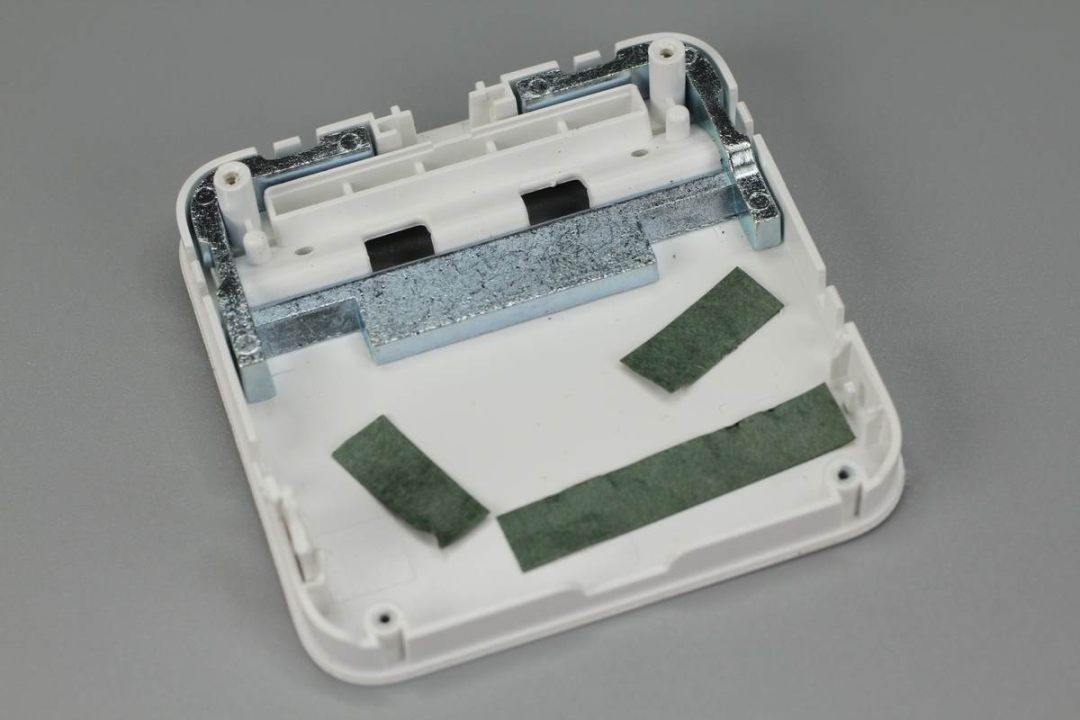

底座外殼上固定有鐵塊配置，此外貼有三條青稞絕緣紙。

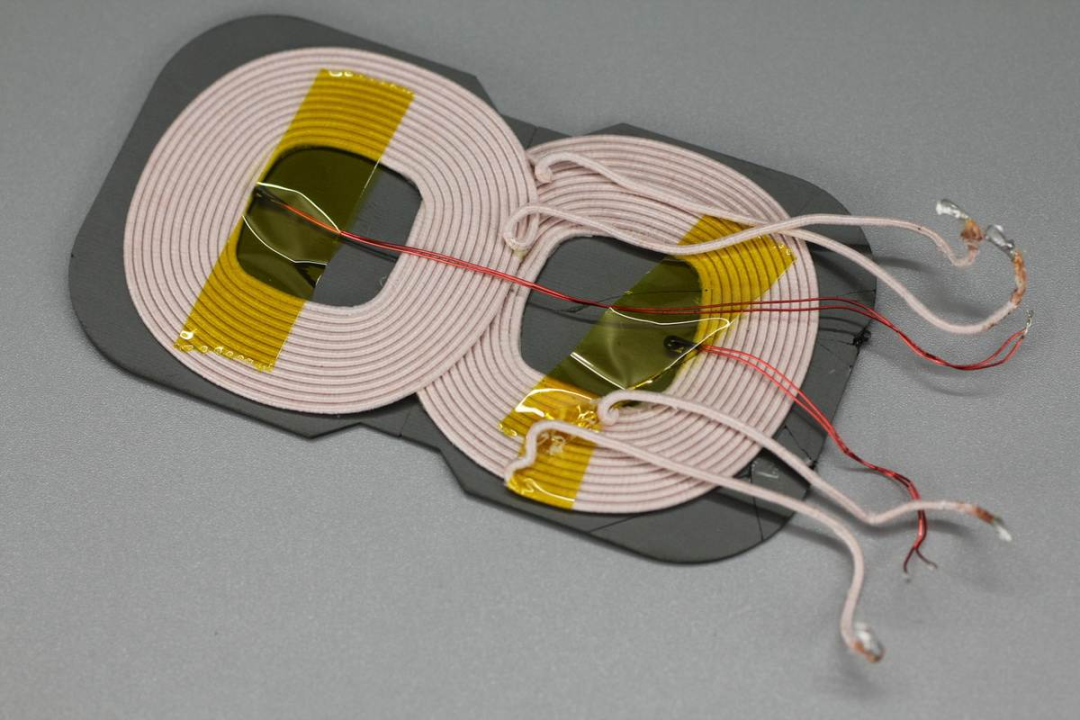

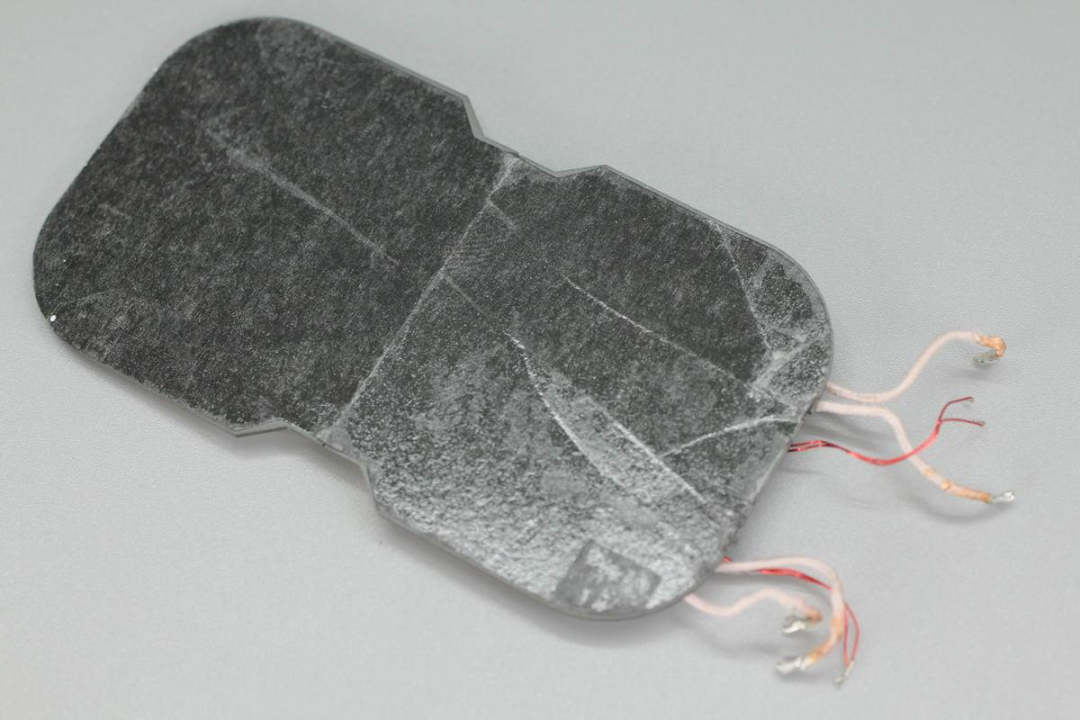

支撐板內置雙無線充電線圈，并都配有熱敏電阻進行溫度監控。

導磁片內部貼有雙面膠，幫助固定。

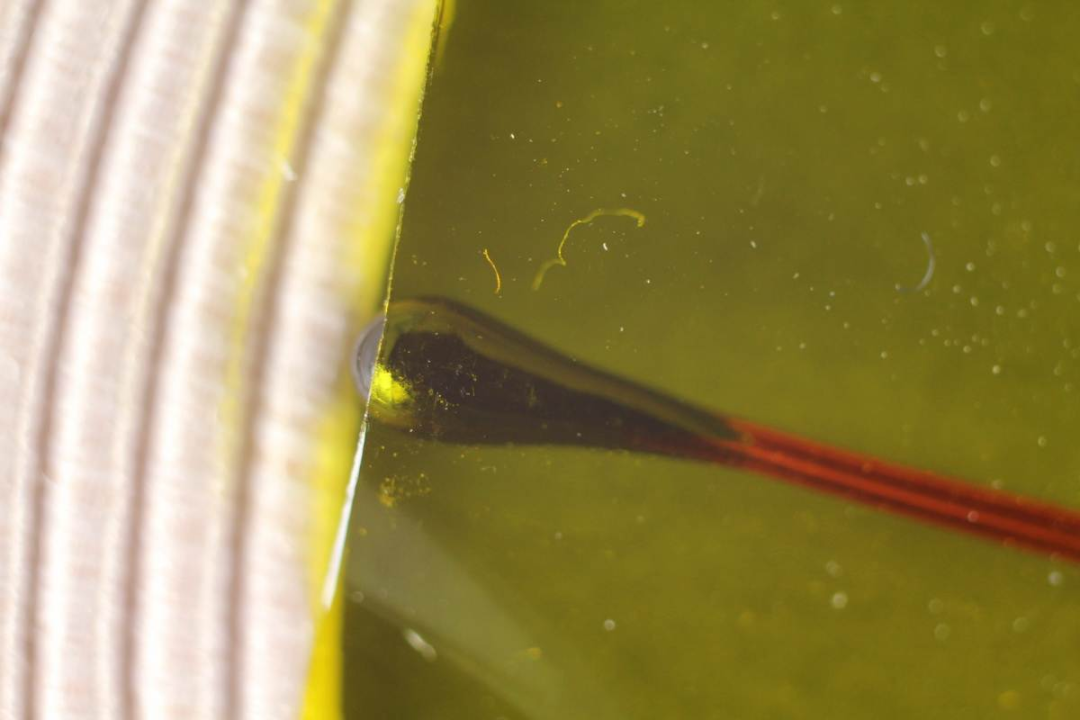

熱敏電阻特寫。

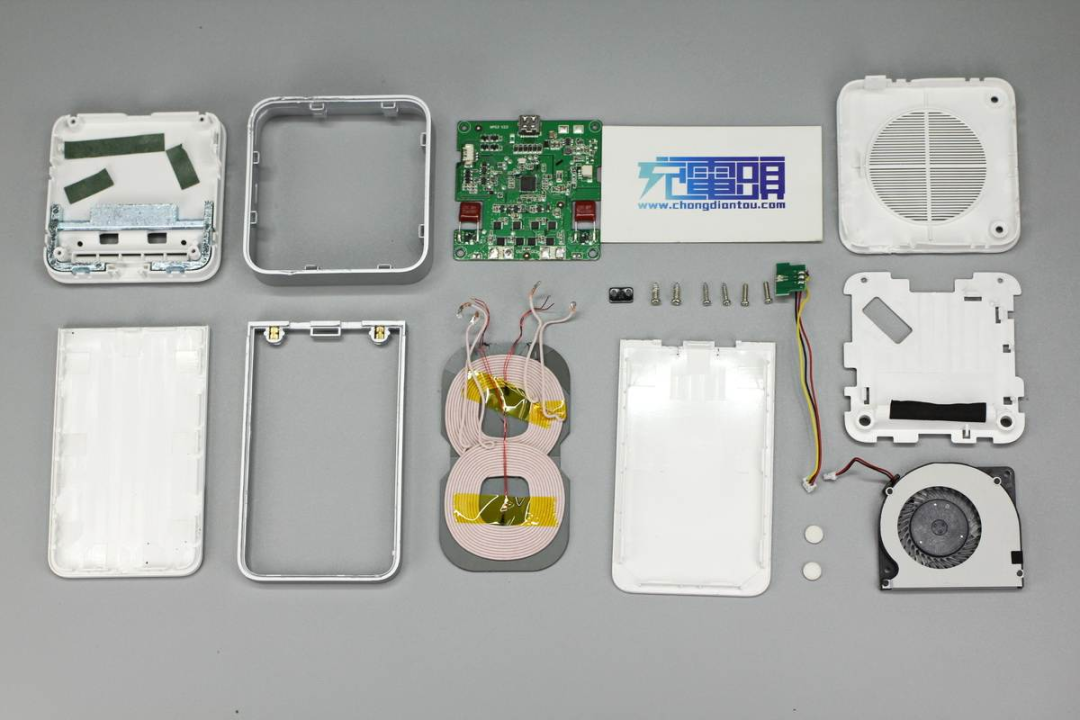

全部拆解完畢，來張全家福。

充電頭網拆解總結

魅族這款立式無線超充WP03灰白設計，風格十分簡約。相較上一代WP02，無論是造型還是功率都有很大的變化。首先立式底座機身讓魅族18 Pro可以實現邊充邊接收消息或刷劇等活動，40W無線充電功率比肩有線充電，內置小風扇主動散熱讓整個無線充電過程溫度保持一個較低水平。綜合下來，這一新款無線充無論是快充體驗還是使用體驗都有了很大的提升。

充電頭網通過拆解了解到，整個無線充內外主要都是采用螺絲進行封裝固定，部分機身殼卡扣封裝，因此可以做到無損拆解。小風扇和PCB板間有塑料板隔離，同時小風扇也是固定在隔離板上。采用矽力杰SY8201降壓為無線充電主控和散熱風扇供電，功率級供電直接由外部適配器提供，并由美芯晟MT5815主控芯片控制方舟MOS管進行線圈驅動輸出，采用威兆MOS管實現雙線圈自由切換。
