MOMAX摩米士Q.MAG POWER系列磁吸無線充移動電源有多個款式，為蘋果iPhone 12/13手機用戶提供豐富的選擇。最近充電頭網就拿到了該系列7200mAh磁吸無線充電移動電源IP103MFI。

從型號來看最直觀的就是這款充電寶通過了蘋果MFi認證，因此無論是性能還是質量都是有保證的。充電寶支持10W磁吸無線充，通過了Qi認證，因此對主流品牌手機都有很不錯的兼容性，而這都得益于產品采用了美芯晟MT5811無線充方案。下面充電頭網就對這款充電寶進行詳細拆解，看看其具體用料做工如何。

值得一提的是，充電頭網此前還拆解過摩米士磁吸無線充電移動電源IP107、摩米士磁吸無線充移動電源IP100MFI、摩米士無線充移動電源IP91MFI、摩米士iPower minimal PD3 20000mAh移動電源等產品，歡迎查閱。

一、摩米士磁吸無線充移動電源外觀

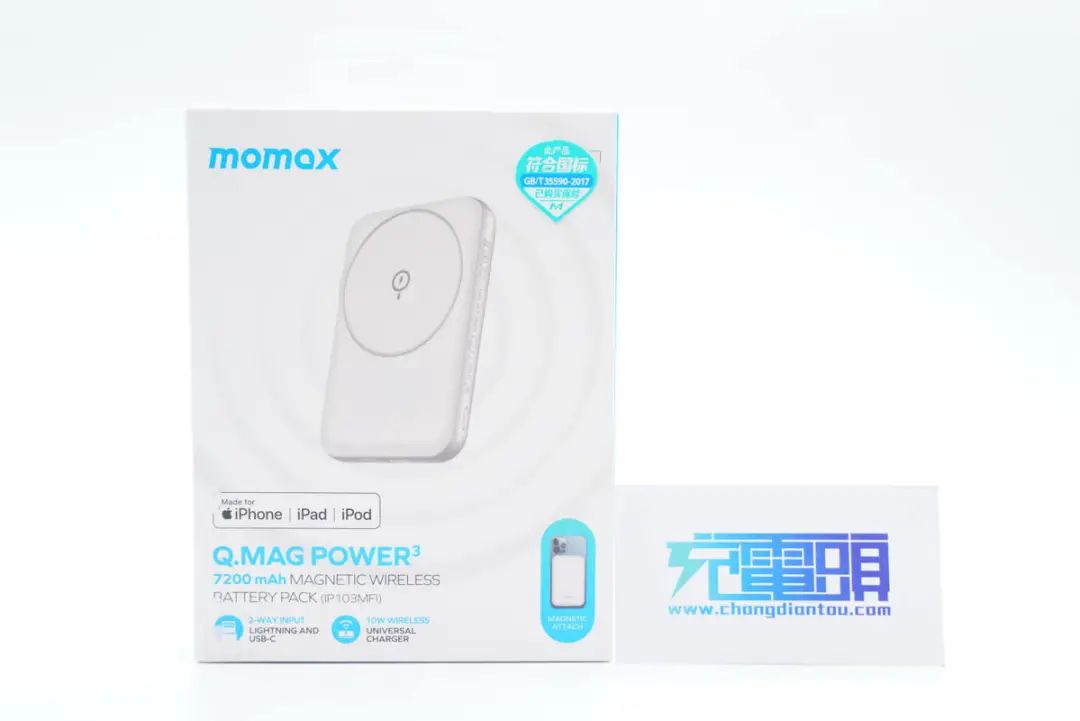

包裝盒正面印有MOMAX品牌、符合國標標識、產品外觀名稱以及MFi認證標識等。

包裝盒書本式設計，封面另一面印有產品使用場景圖，透過櫥窗可見充電寶實體，展示效果好。

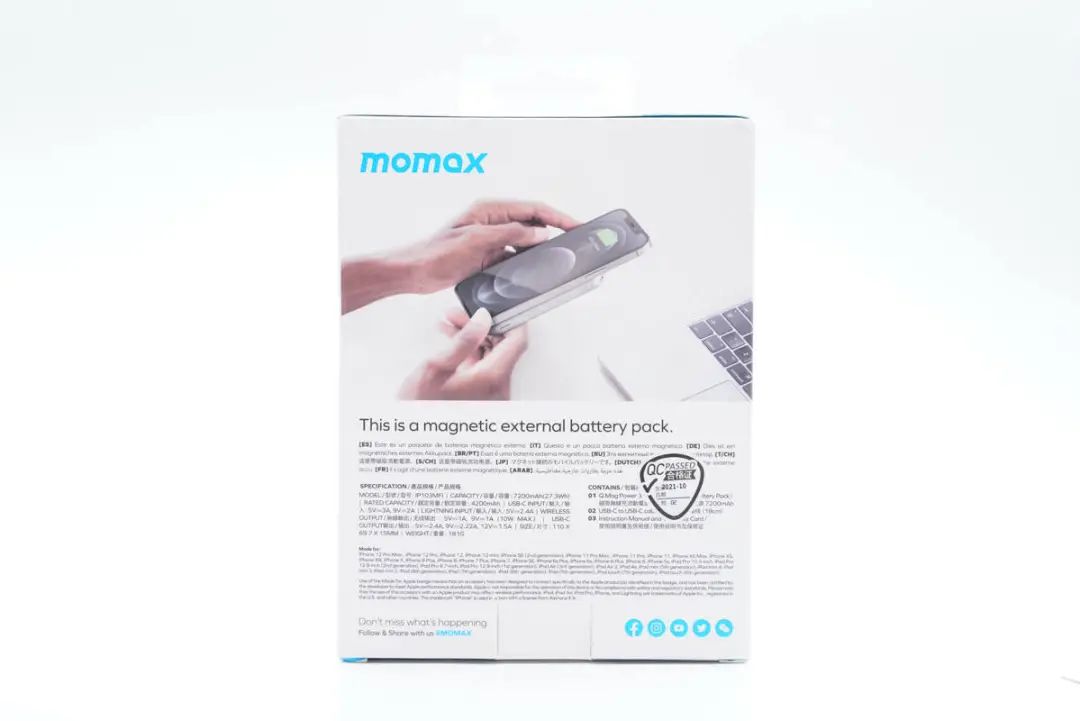

背面印有產品使用場景圖和描述。

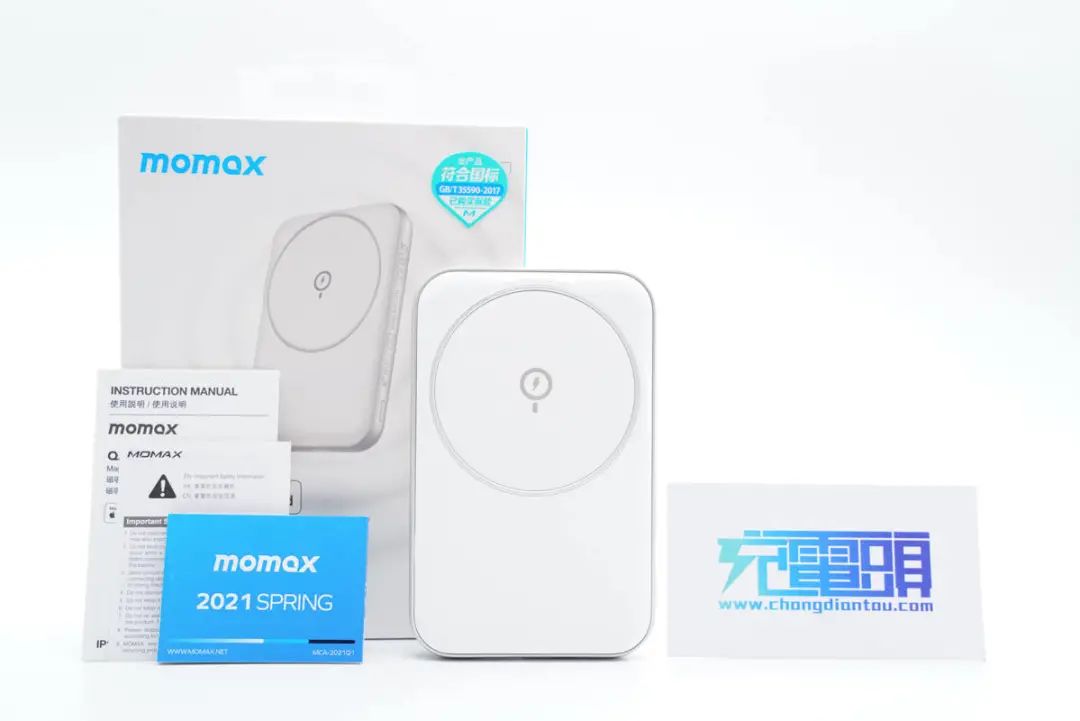

包裝內含移動電源、使用說明書、注意事項卡片等。

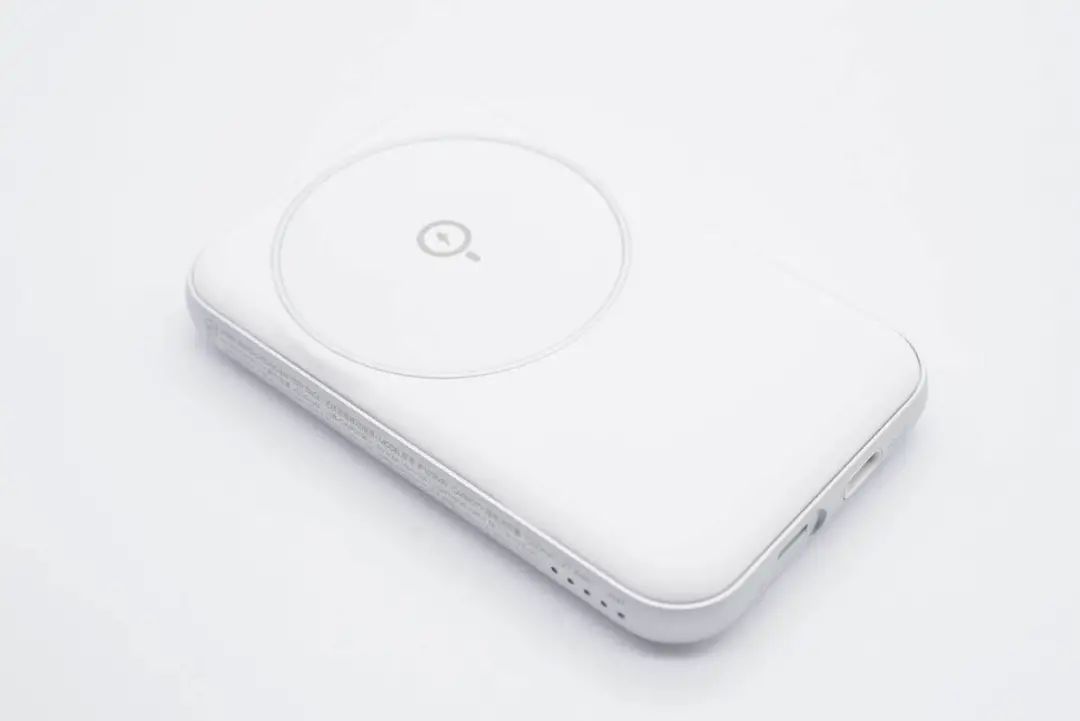

充電寶整體小巧扁平，正背面外殼采用ABS材質，表面覆蓋硅膠仿生皮，側身采用鋁合金材質邊框，邊緣貼合緊密且過渡圓潤，上手手感好。

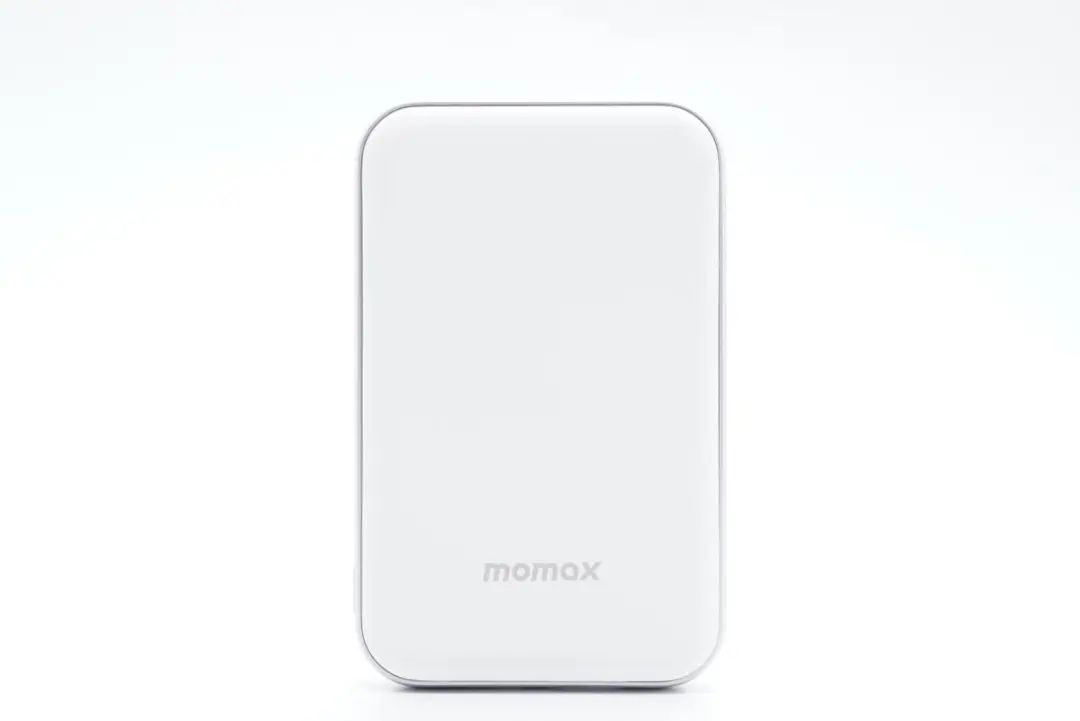

機身正面僅印有MOMAX品牌logo，十分簡潔。

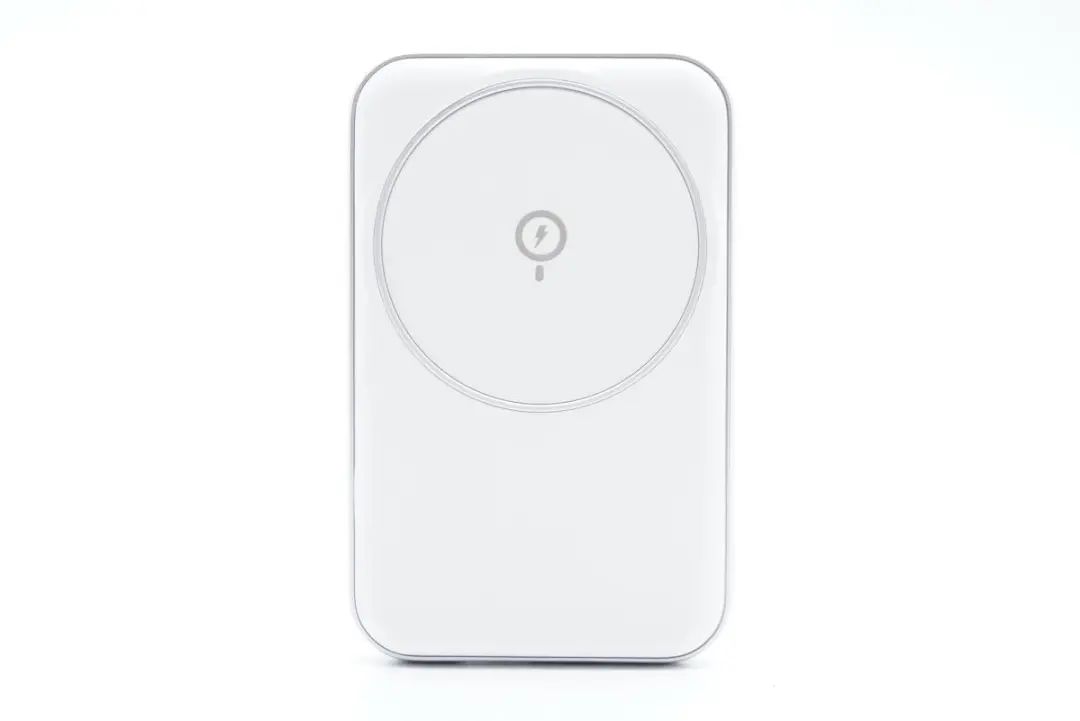

磁吸面板外殼分兩部分，之間有銀灰色金屬環，圓形外殼中心印有無線充標識。

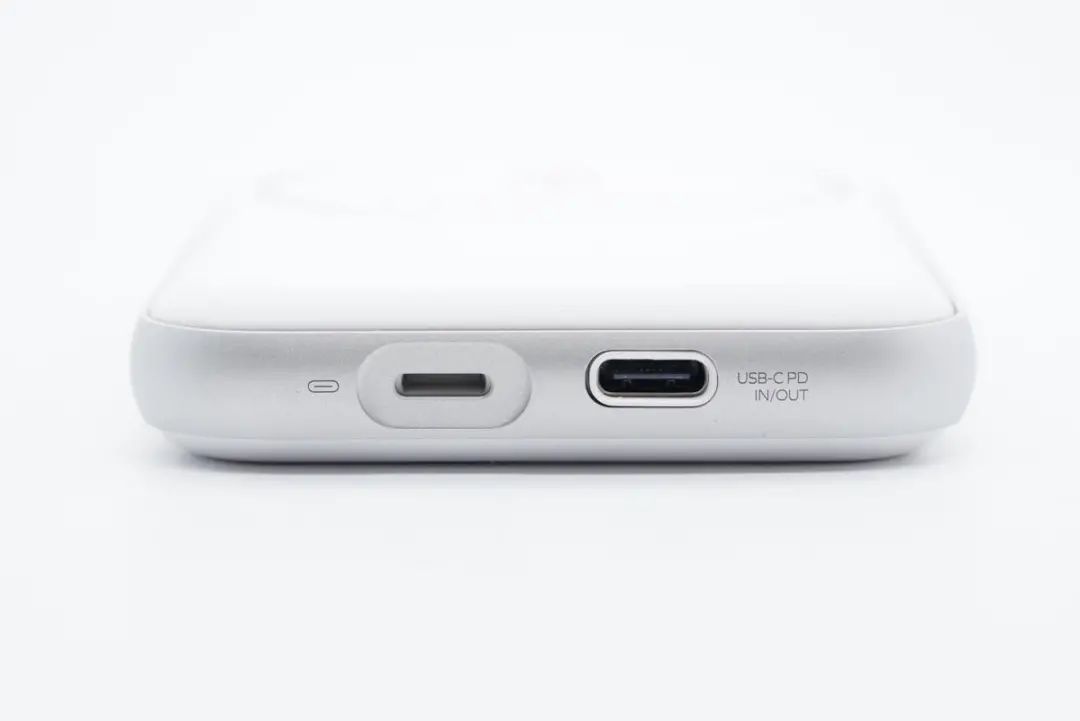

機身頂部配有USB-C雙向快充口以及Lightning輸入口。

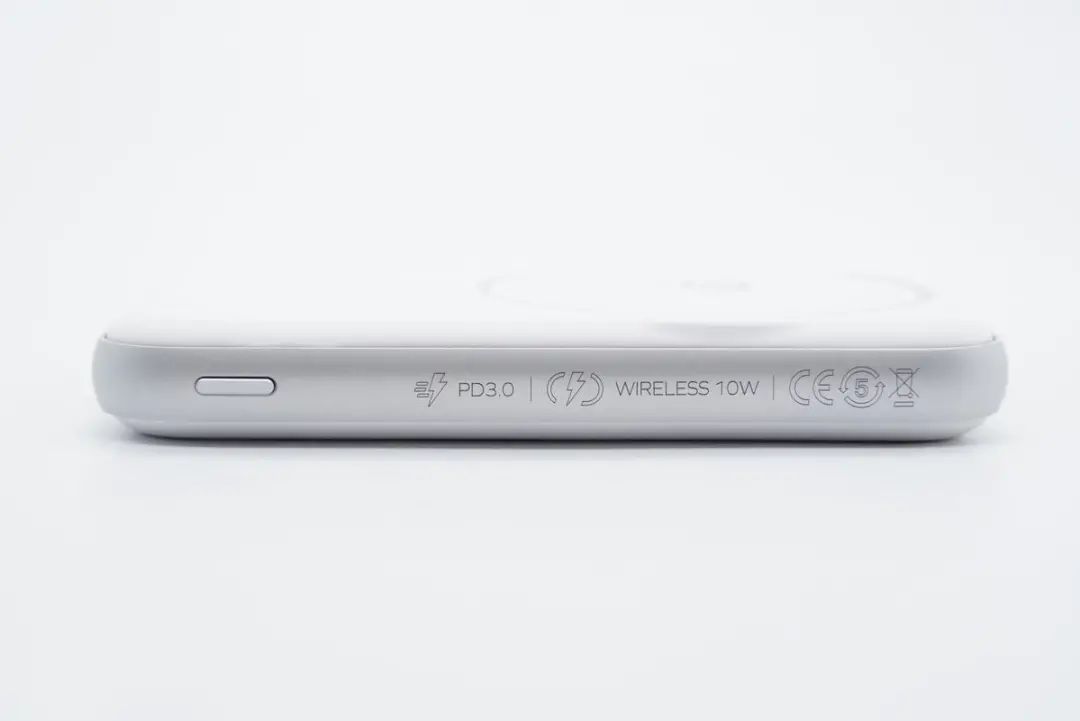

側面設有電源鍵，金屬殼上鐳雕PD3.0無線充標識，充電寶通過了CE認證。

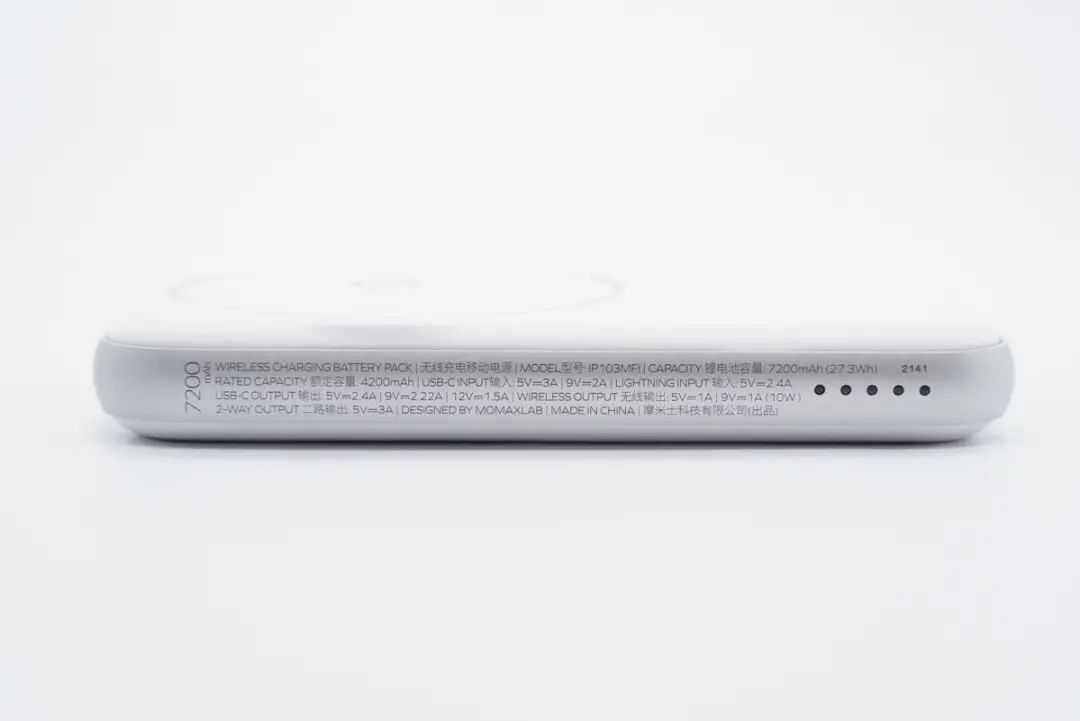

另一側設有LED電量和充電指示燈，并鐳雕充電寶參數

型號：IP103MFI

鋰電池容量：7200mAh（27.3Wh）

額定容量：4200mAh

Lightning輸入：5V2.4A

USB-C輸入：5V3A、9V2A

USB-C輸出：5V2.4A、9V2.22A、12V1.5A

無線輸出：5V1A、9V1A（10W）

雙路輸出：5V3A

摩米士科技有限公司（出品）

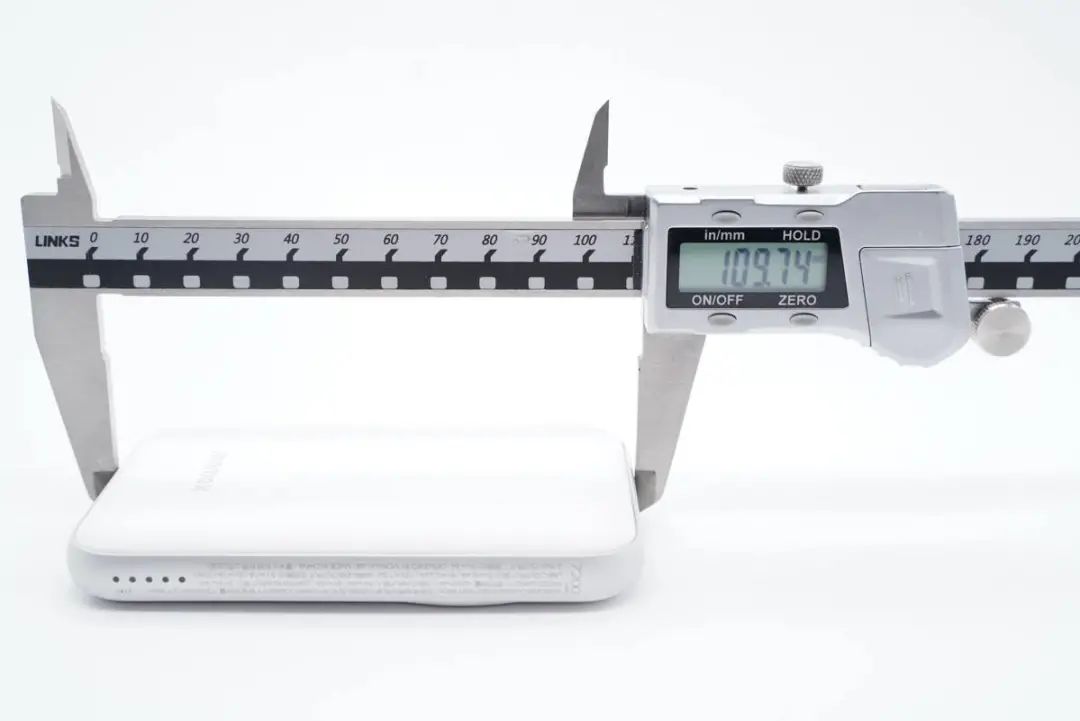

實測充電寶機身長度為109.74mm。

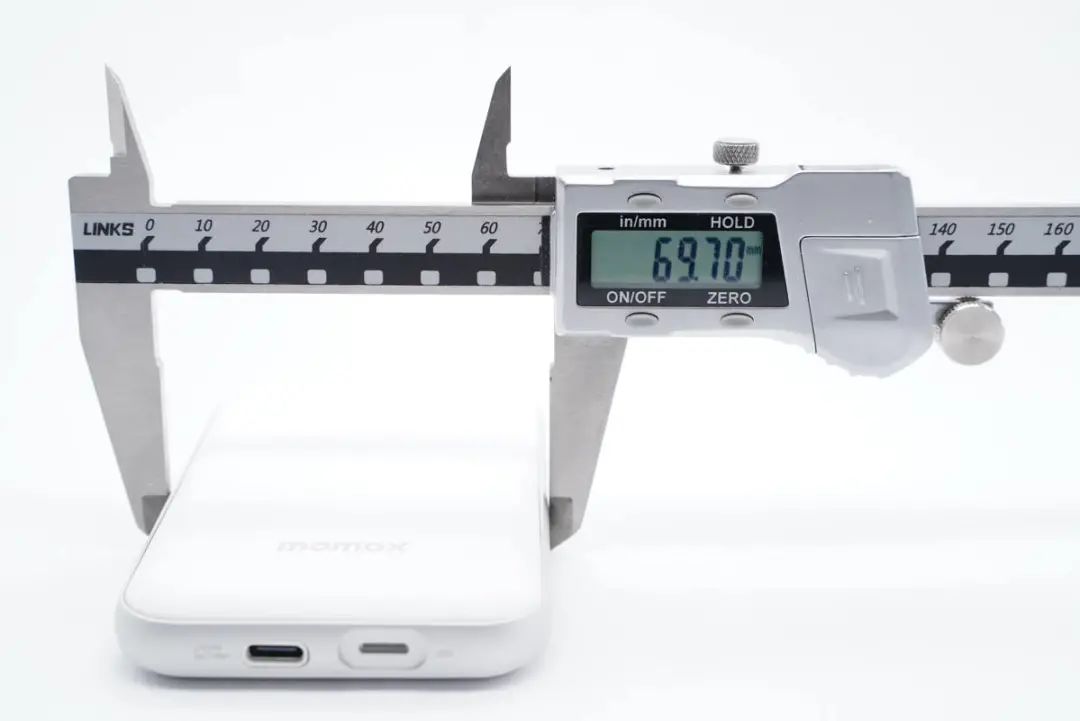

寬度為69.7mm。

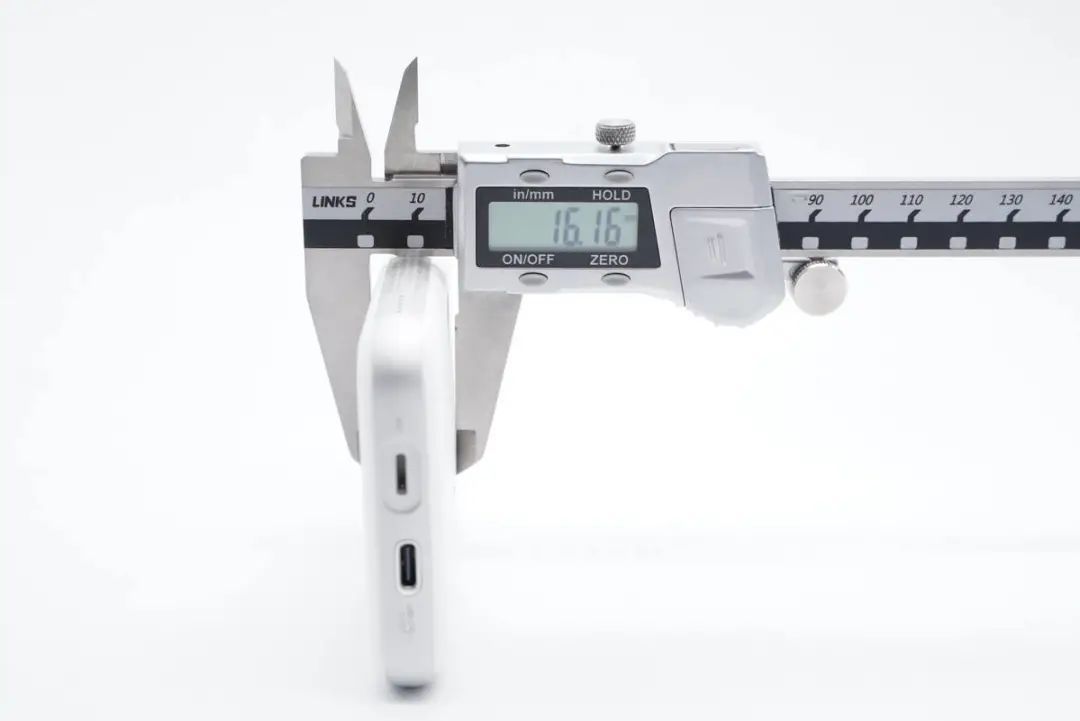

厚度為16.16mm。

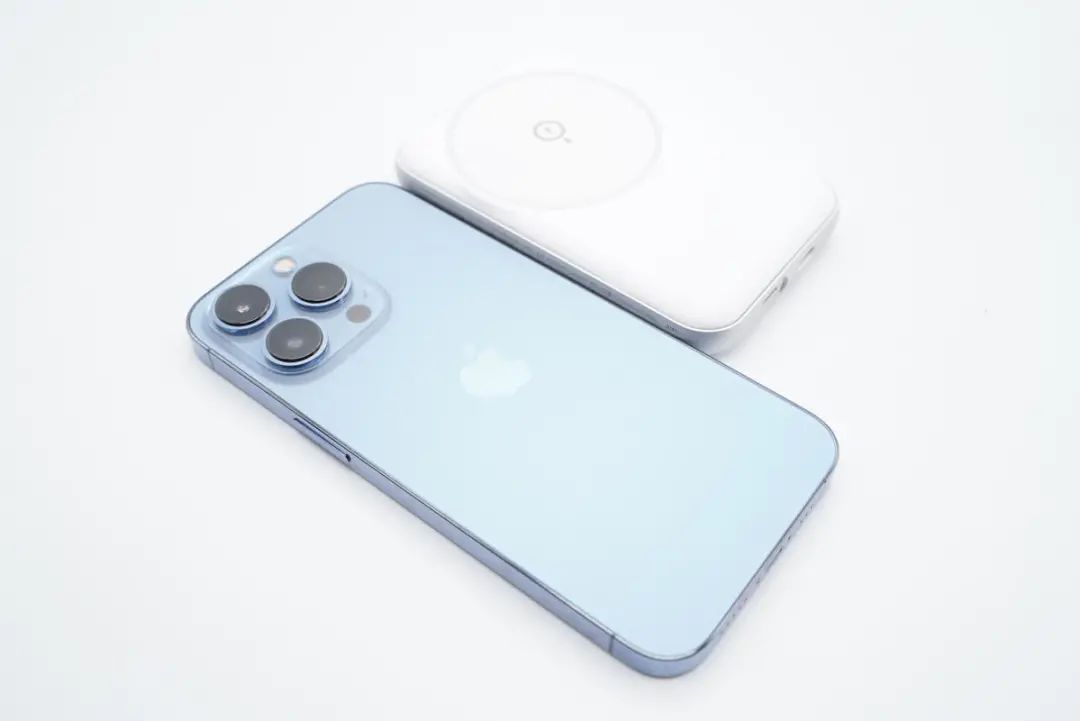

和蘋果iPhone 13 Pro直觀對比，整體要小很多。

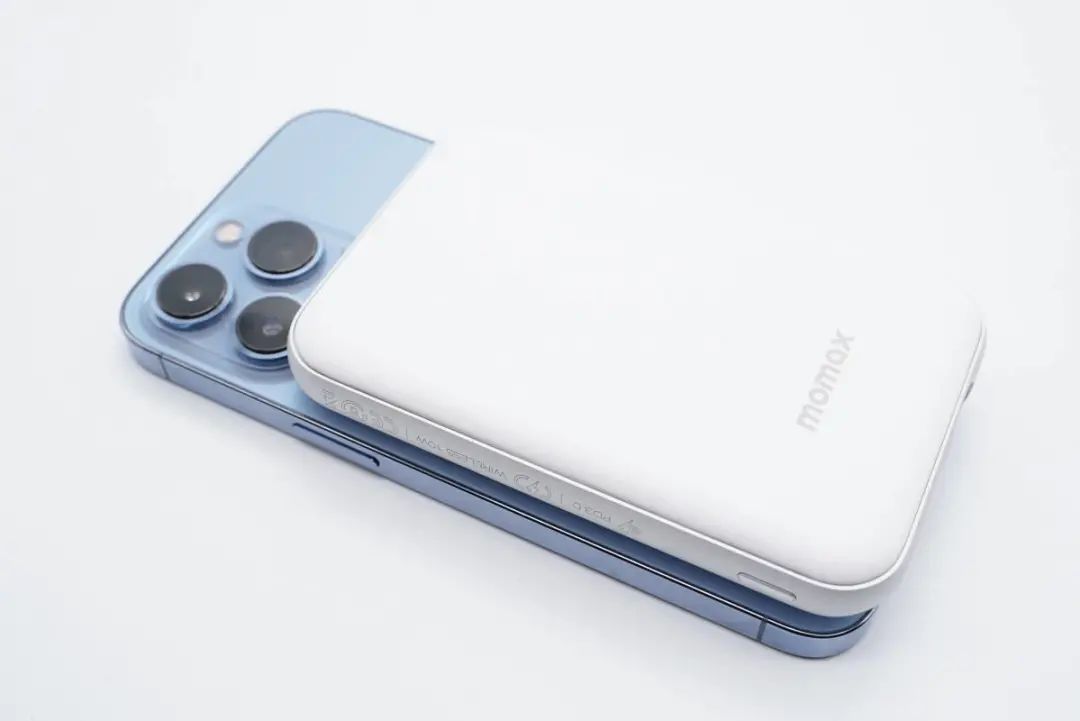

和手機磁吸貼合在一起，不會擋住攝像頭。

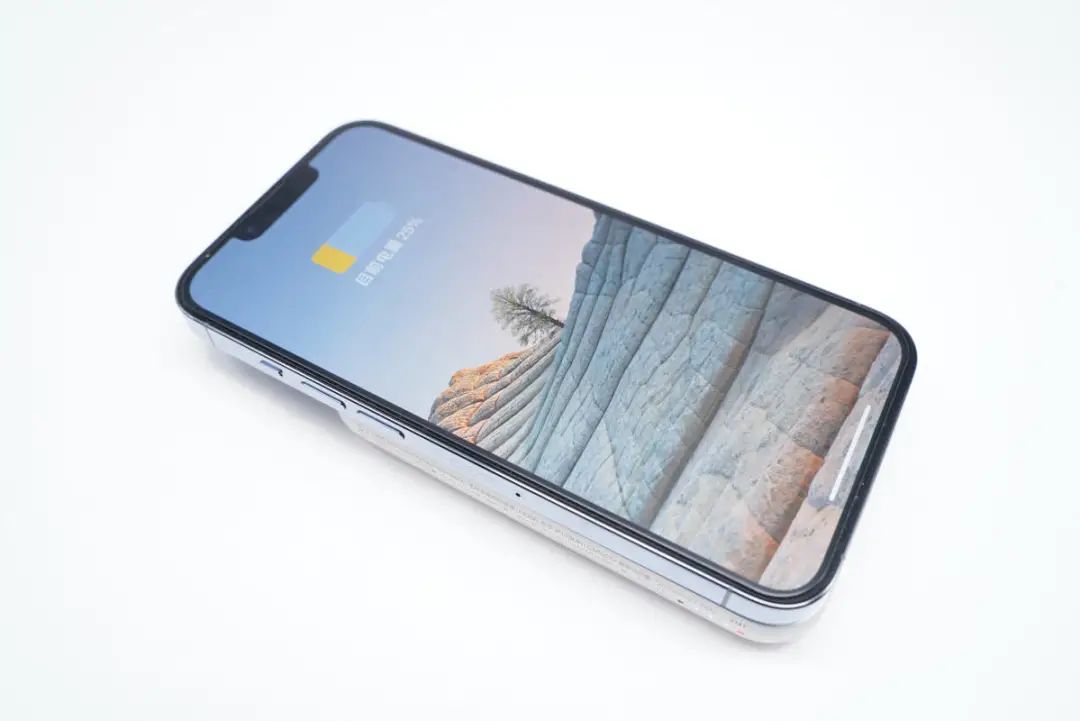

磁吸貼合后充電寶可正常給iPhone 13 Pro進行無線充電。

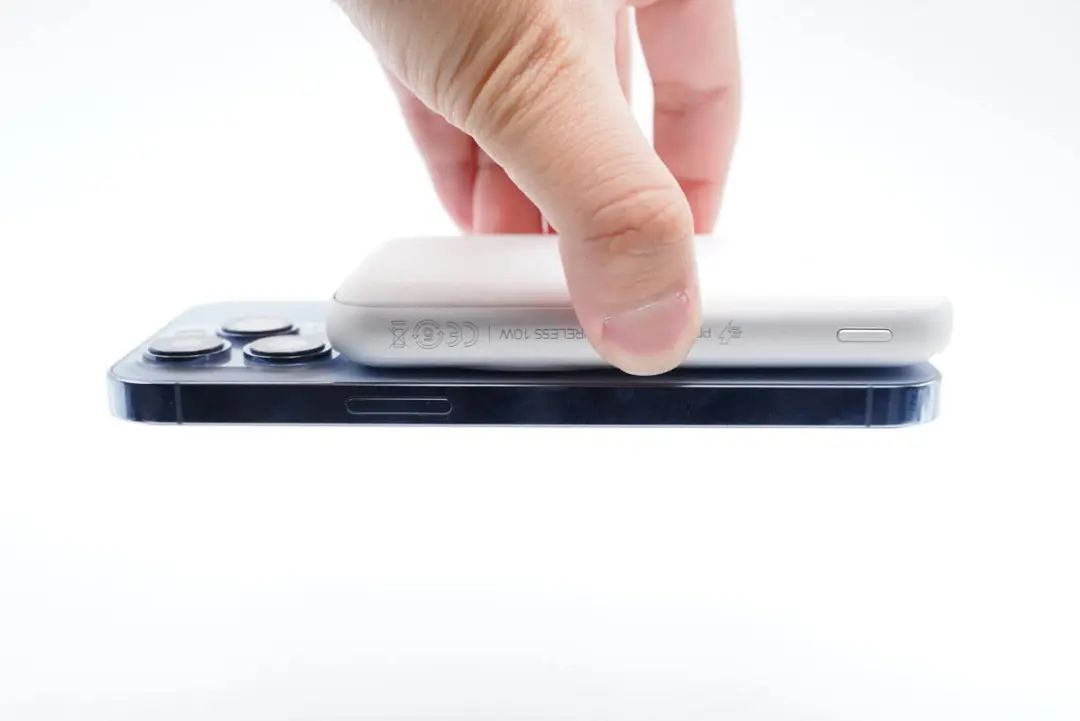

此外充電寶的吸附力也很強，可以輕松吸附蘋果iPhone 13 Pro懸空不掉落。

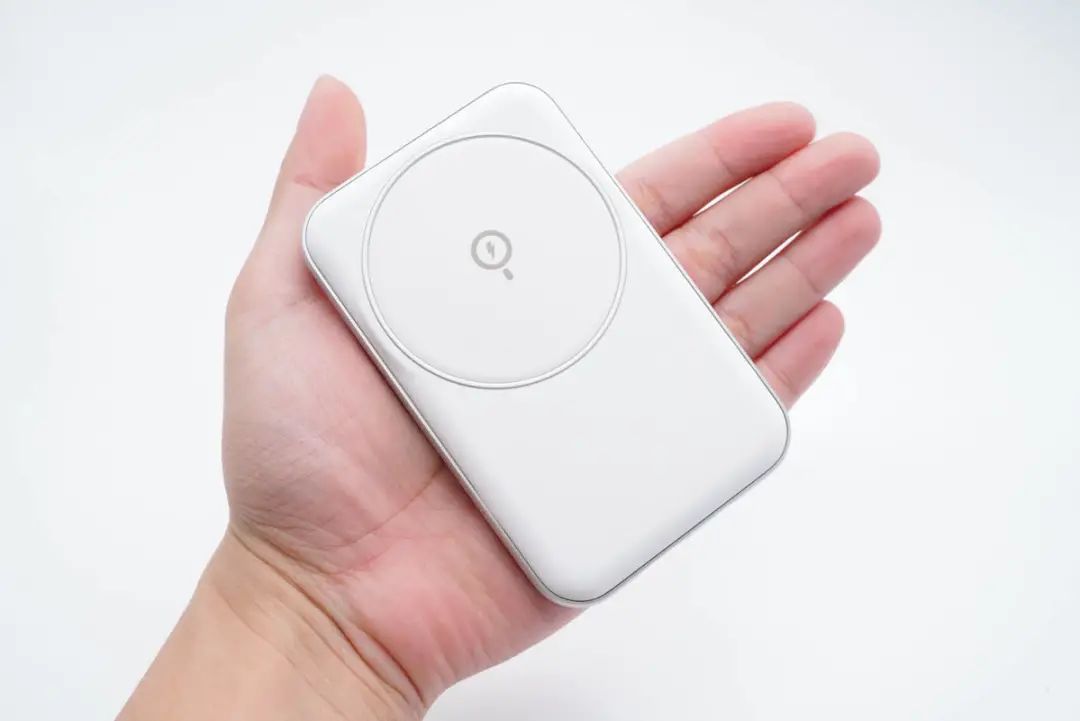

拿在手上的直觀感受。

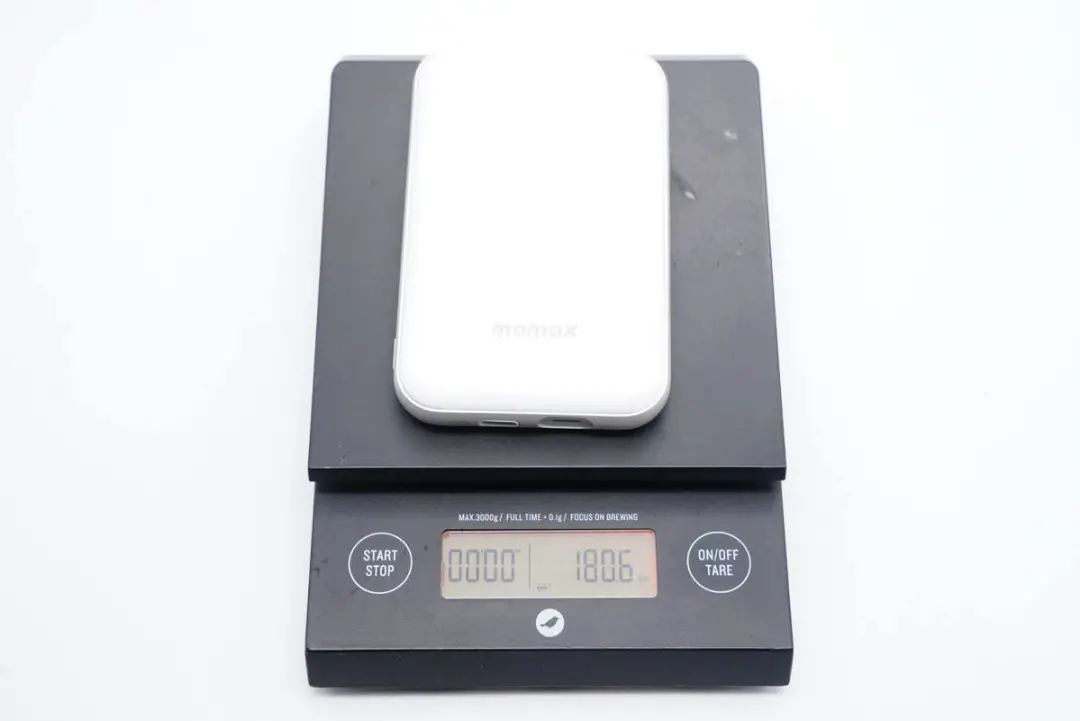

產品凈重約為181g。

二、摩米士磁吸無線充移動電源拆解

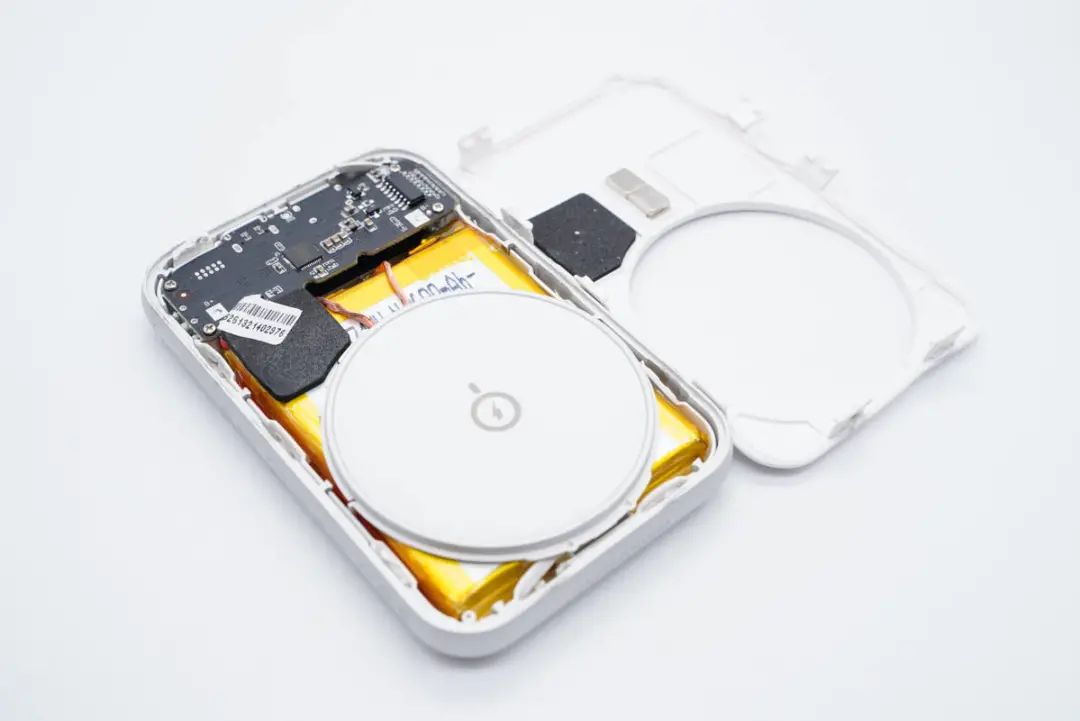

將充電板外殼拆開，采用卡扣固定封裝。

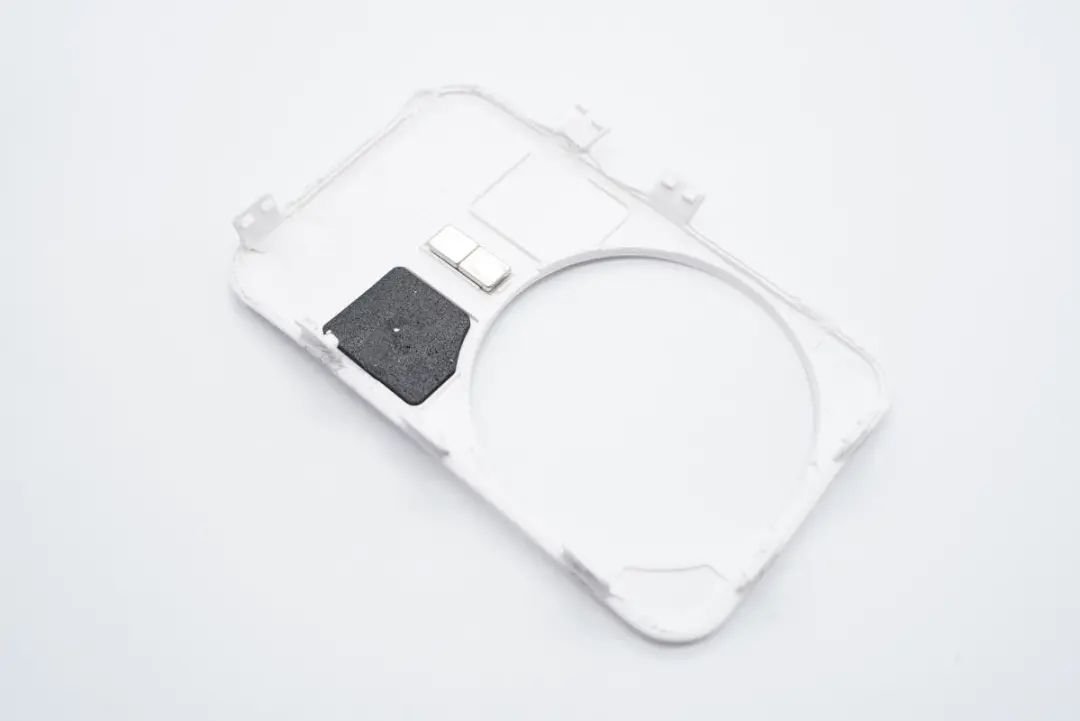

外殼上貼有保護泡棉和兩塊小磁鐵。

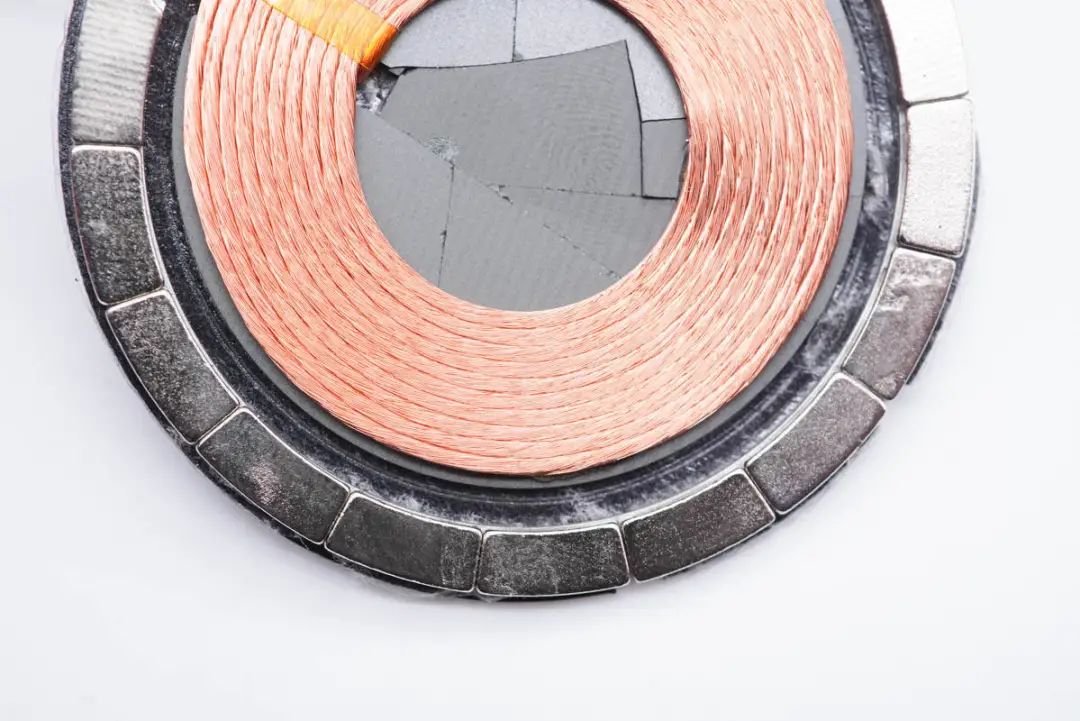

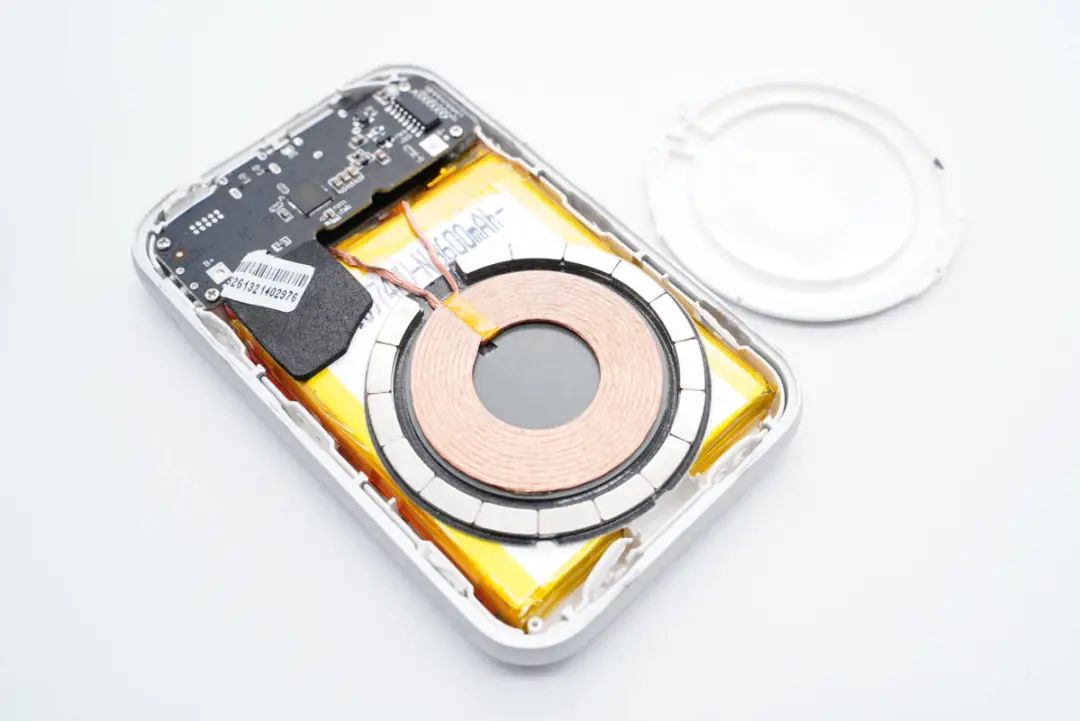

圓形外殼下有磁鐵環和無線充電線圈。

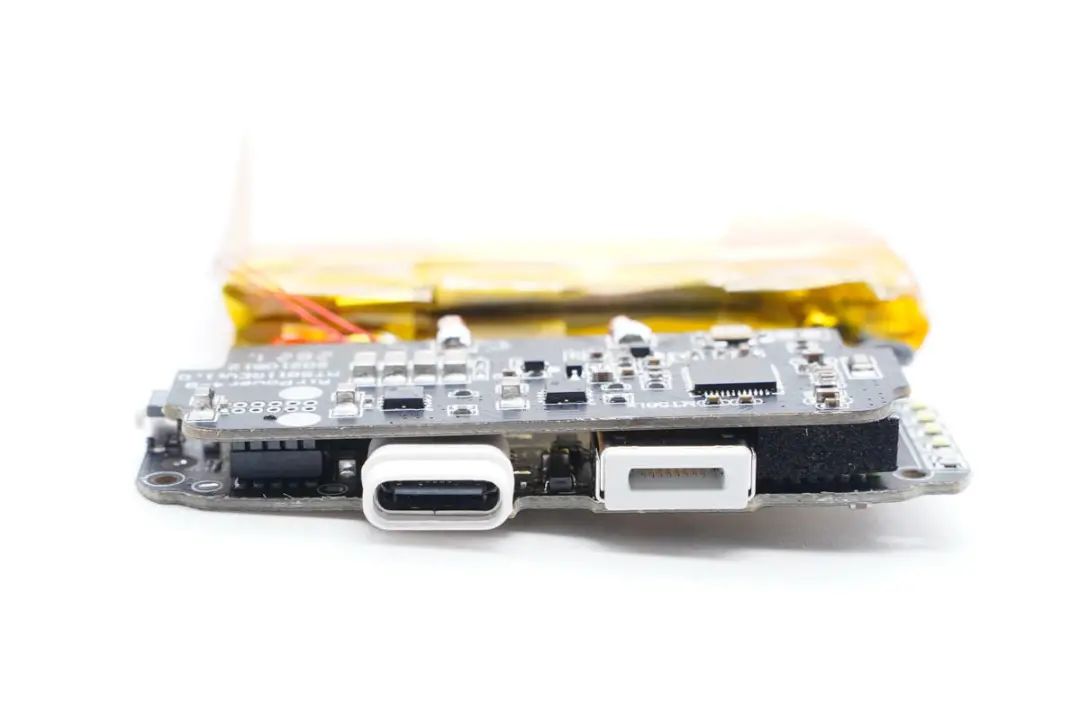

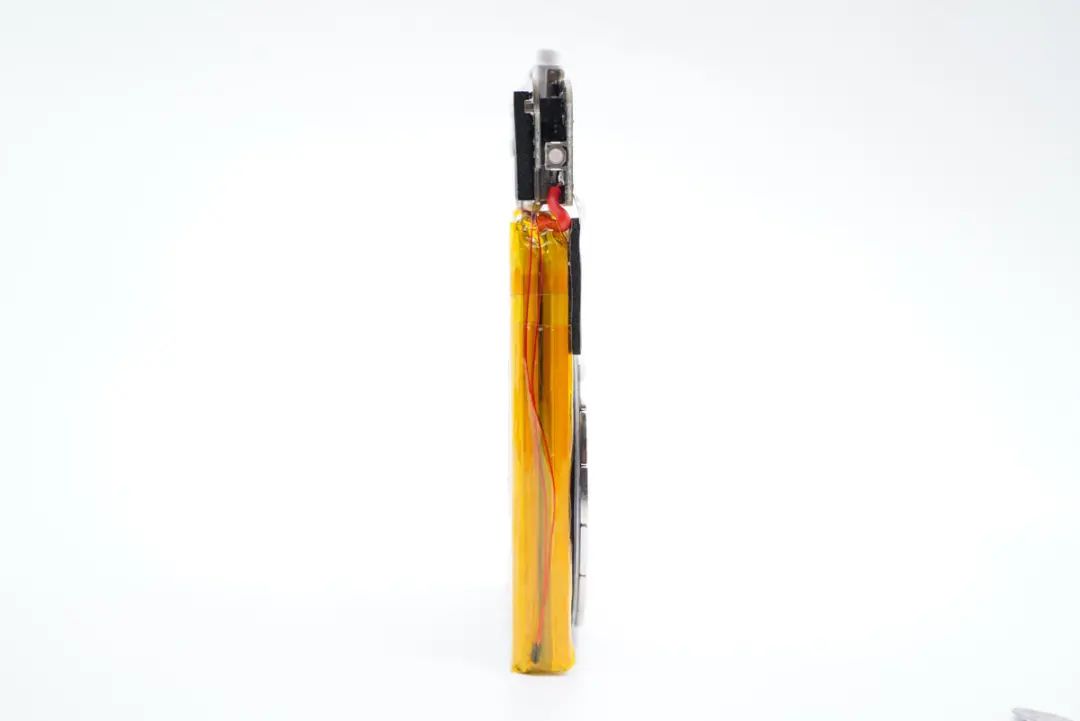

PCB板小板有兩塊，右側塞有一塊泡棉進行支撐。

電芯一側固定有熱敏電阻進行溫度監控。

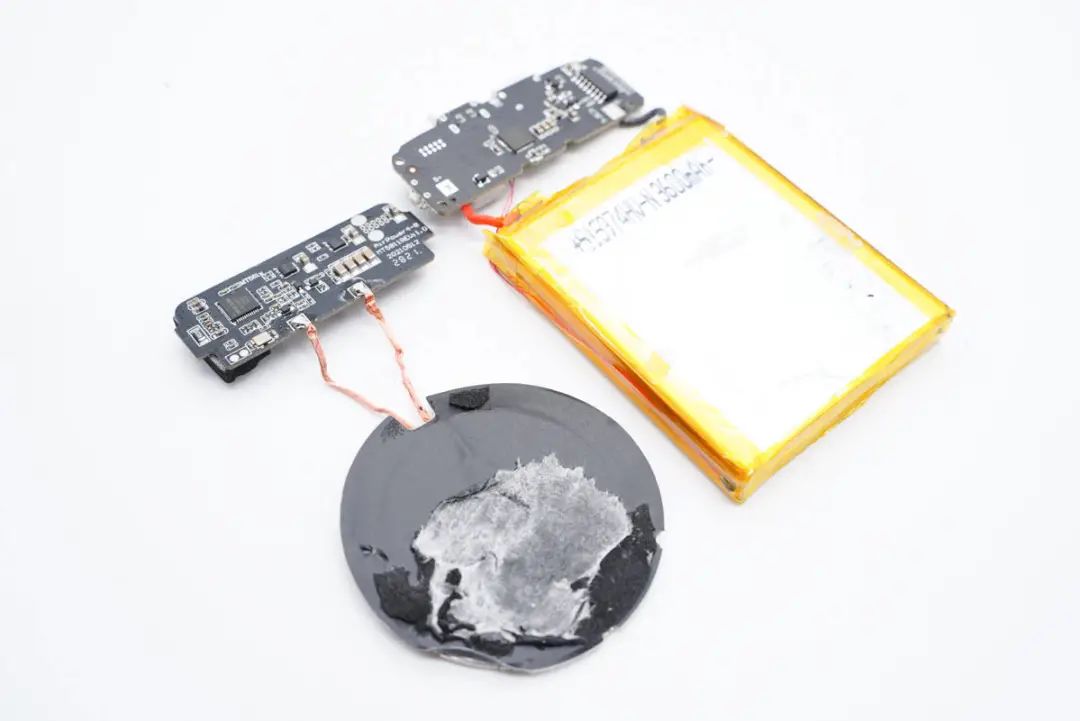

將兩塊小板分開。

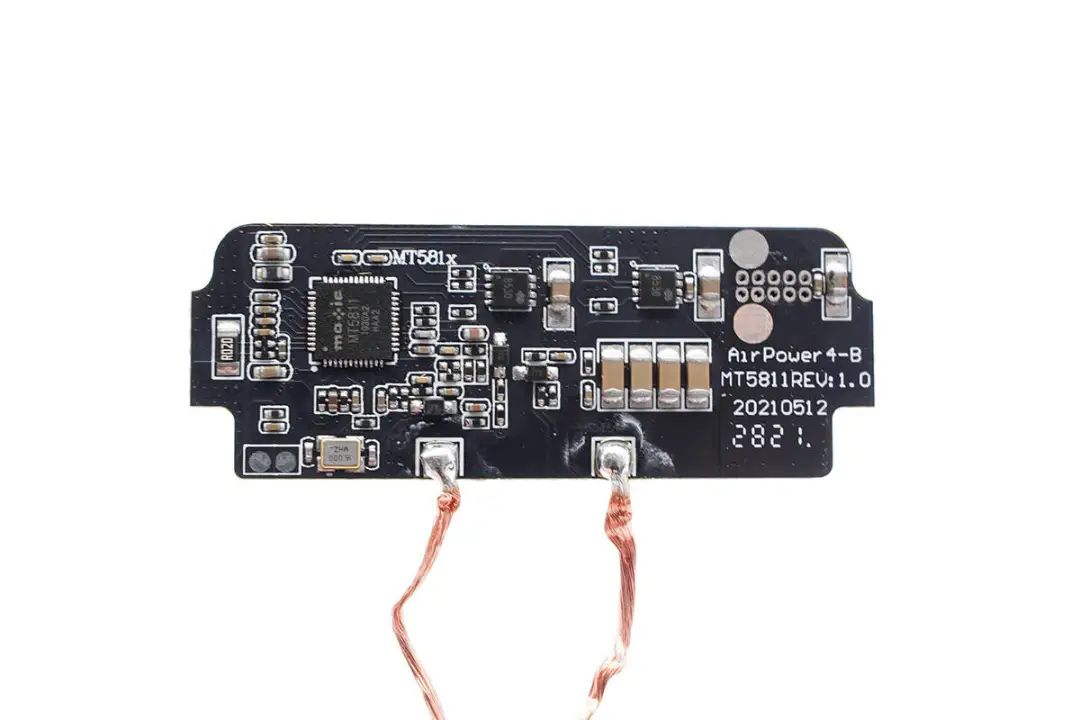

上層小板是無線充電路板，正面設有無線充電發射芯片、MOS管以及NPO諧振電容，并焊接無線充電線圈。

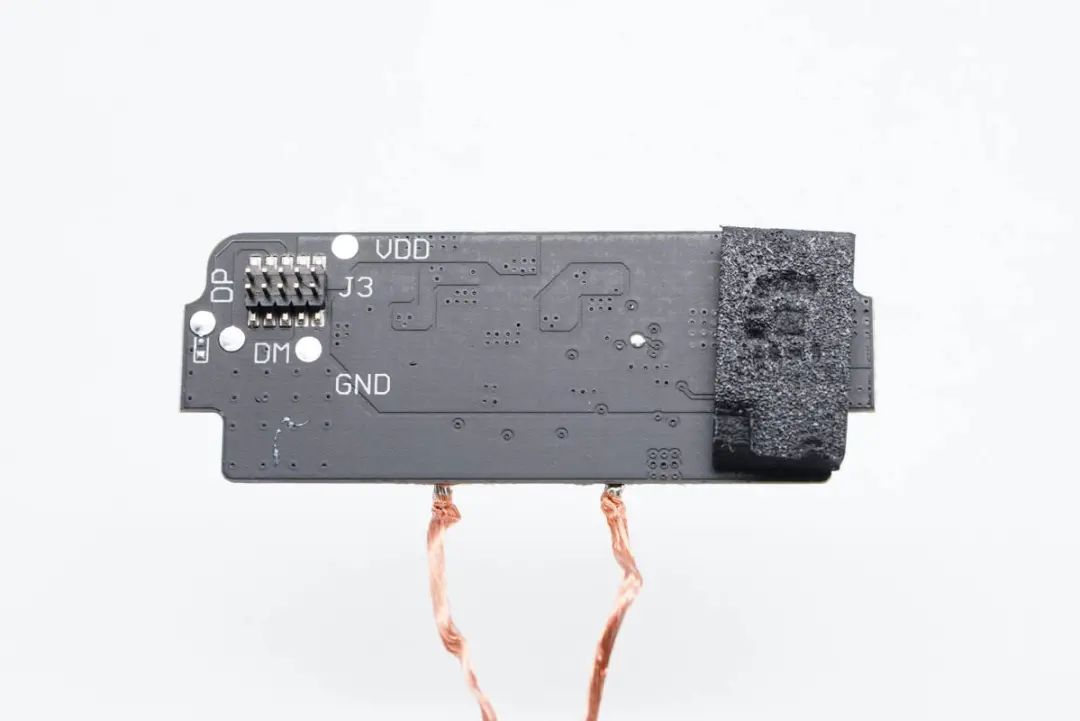

另一面沒有元器件。

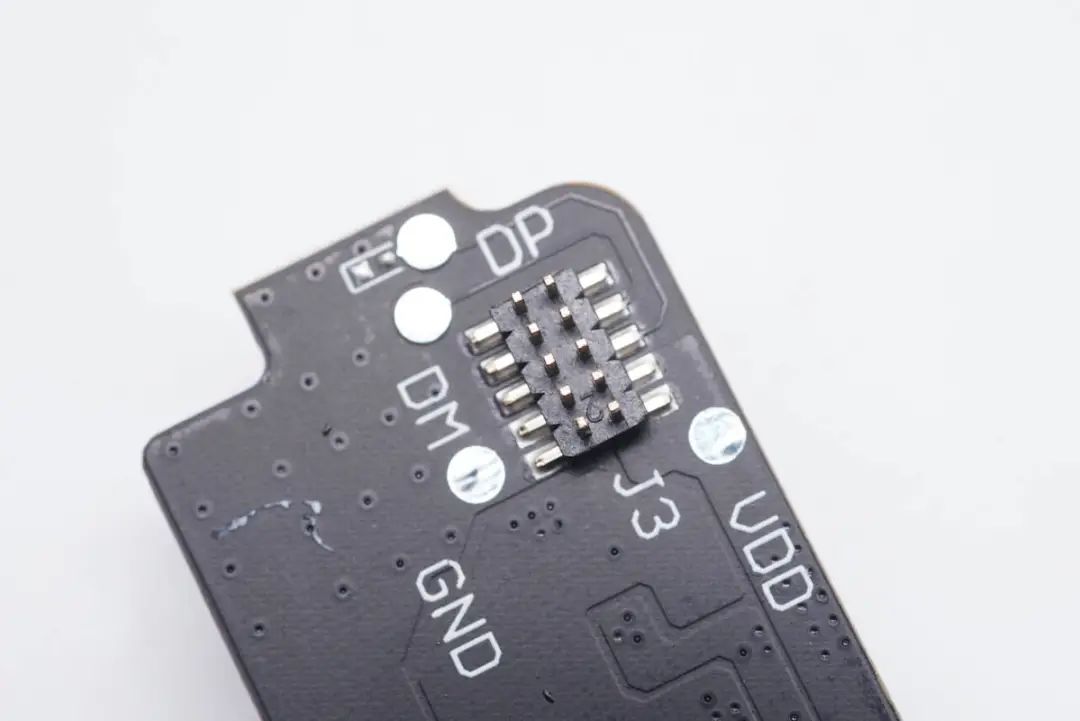

連接排針特寫。

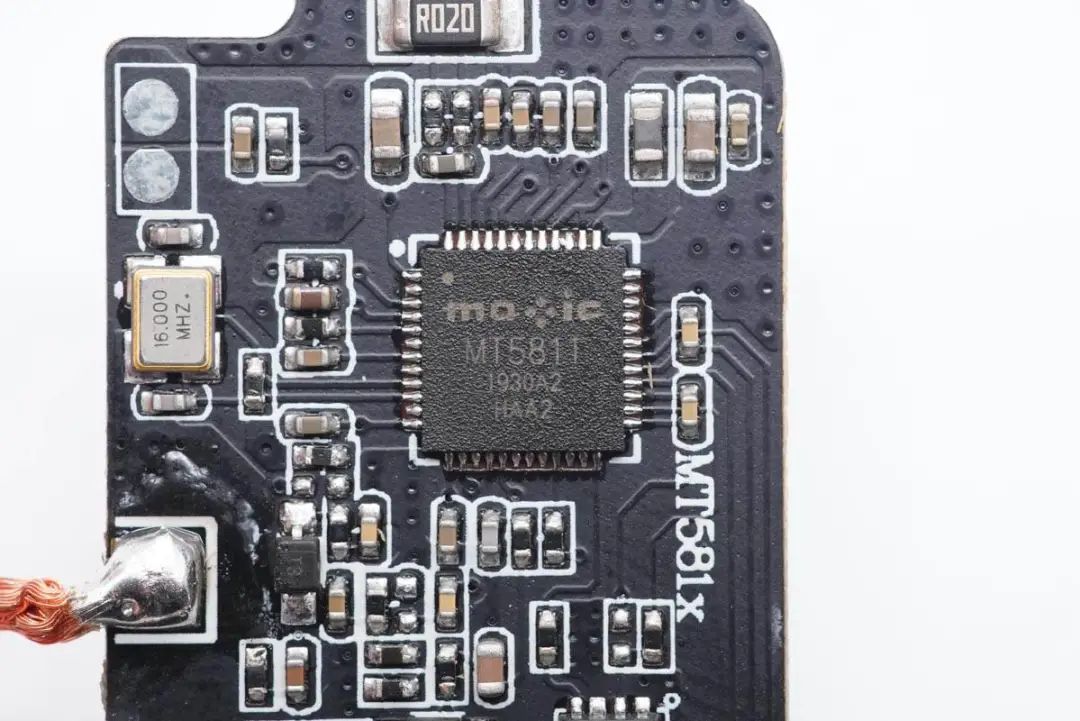

美芯晟MT5811是一款集成USB PD、QC等快充協議、高度集成的符合Qi標準的無線充電發射芯片，支持高達15/50W的輸出功率，向下兼容不受限。MT5811集成ARM M0 處理器，擁有卓越的高效率和緊湊設計，提供強大、自主的二次開發空間。

MT5811可延展性強，配置定制化，采用高集成嵌入式SoC架構及靈活接口設計，可實現一芯雙充，適用于各種低成本、低功耗應用，可廣泛應用于為5G智能終端、智能可穿戴設備、智能家居、物聯網、智能家電進行無線充電的設備。

充電頭網拆解了解到，美芯晟無線充電方案還被魅族40W立式無線充電器、魅族17 Pro手機、魅族27W無線充、飚王智能車載無線充感應支架、travelmall多功能全球旅行充電器等數十款產品采用。

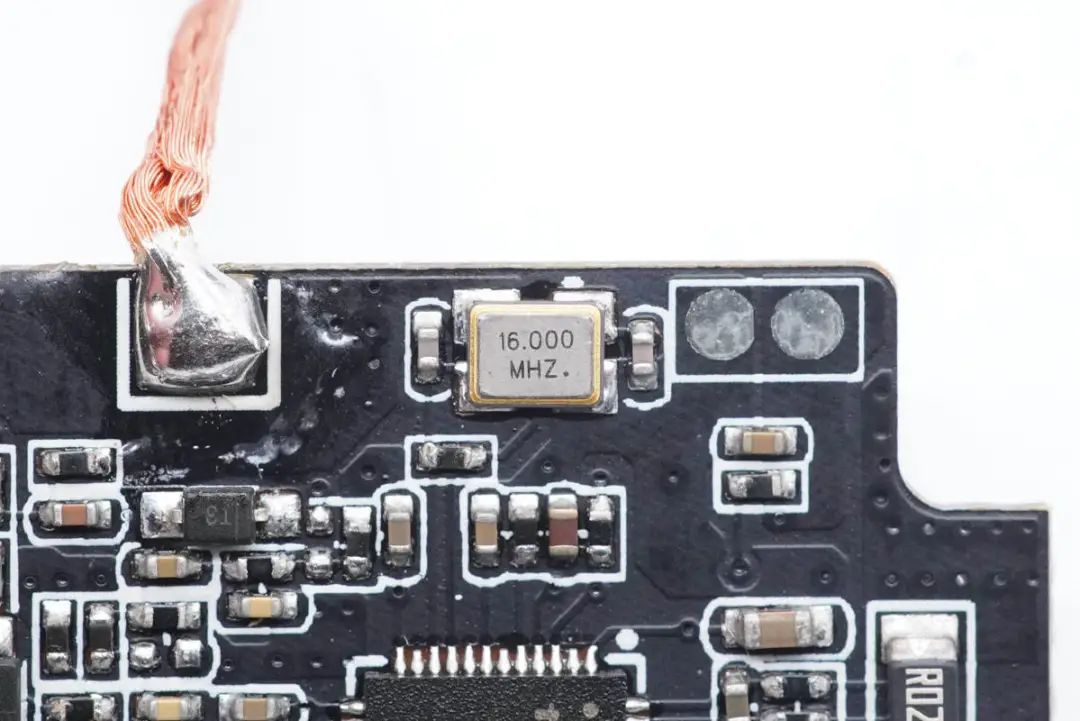

16.000MHZ晶振特寫。

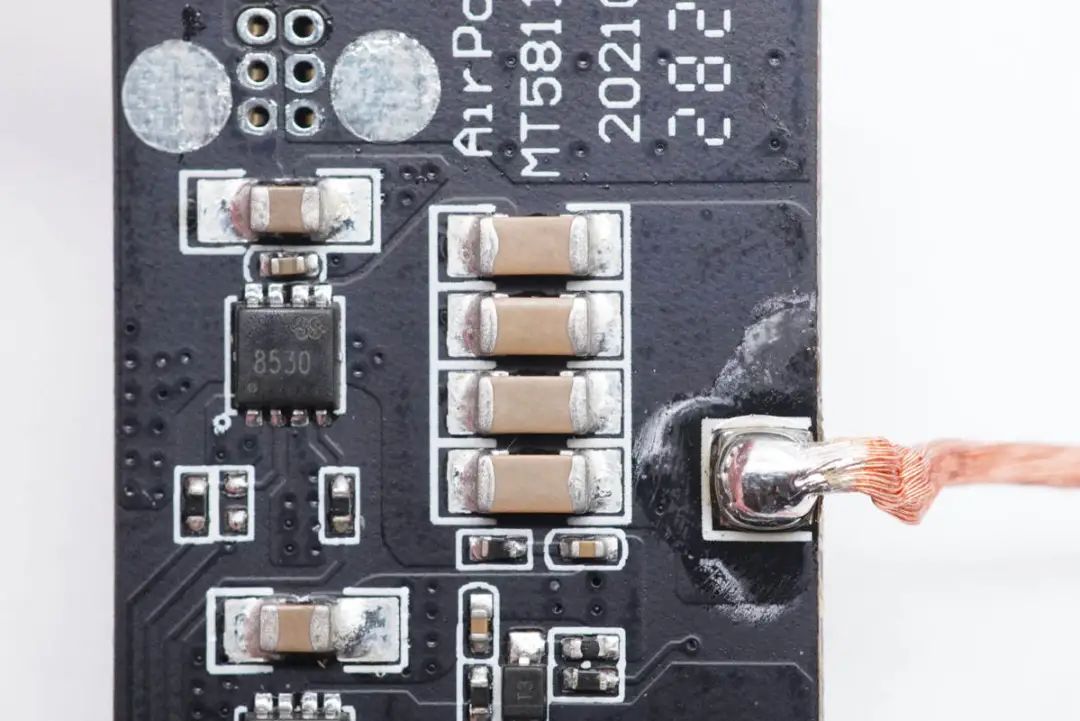

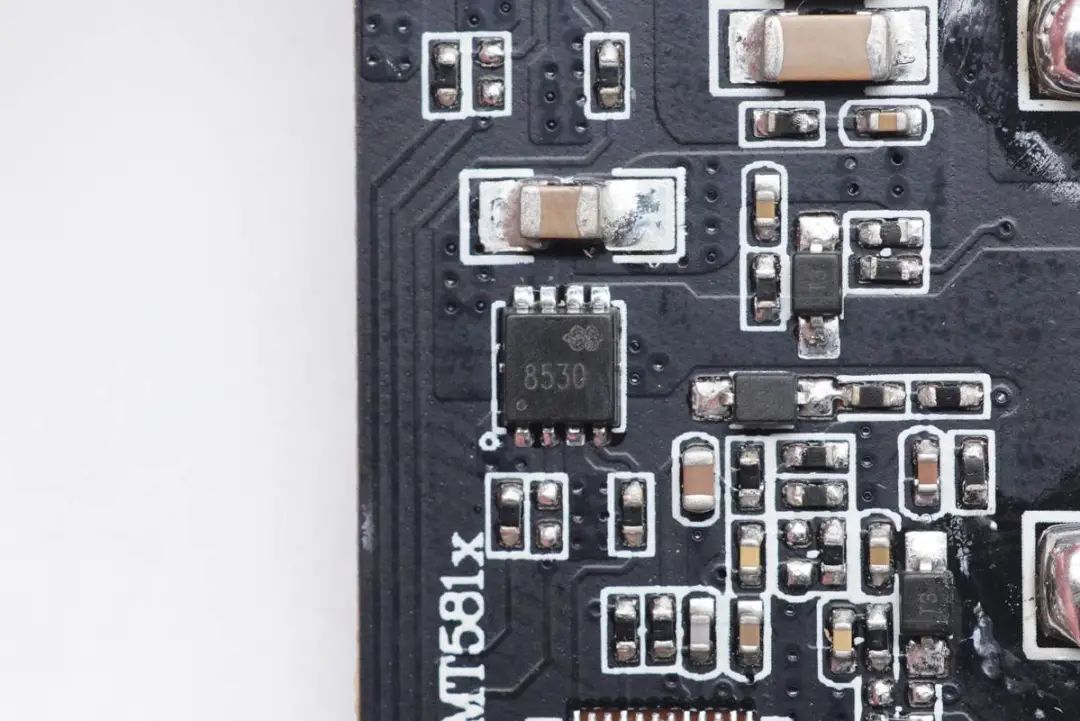

絲印8503的線圈驅動MOS管。

另一顆線圈驅動MOS管以及諧振電容特寫。

無線充電線圈特寫，利茲線繞制。

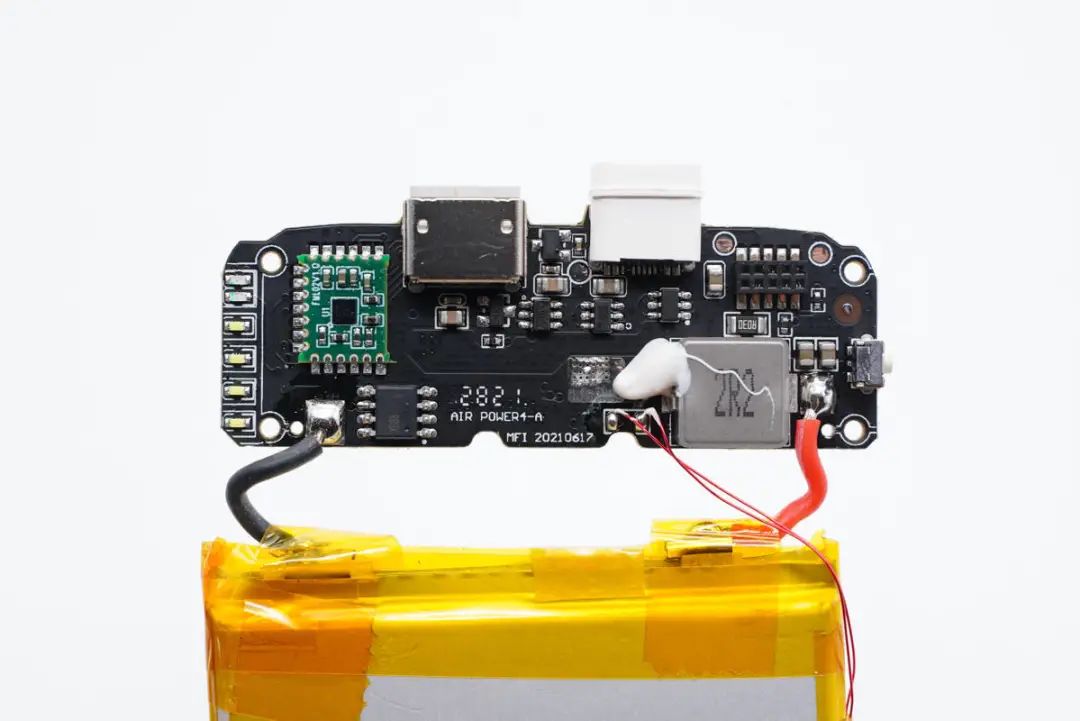

另一塊小板正面設有電感、接口保護MOS管、鋰電保護芯片等器件。

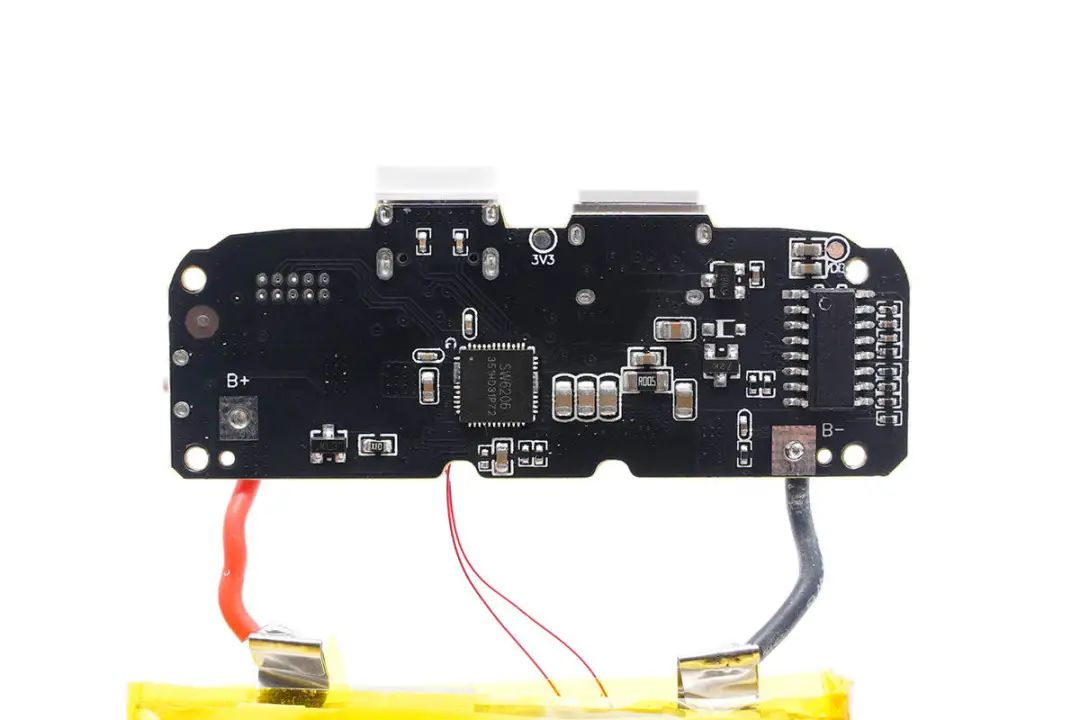

另一面設有移動電源主控芯片以及一顆單片機。

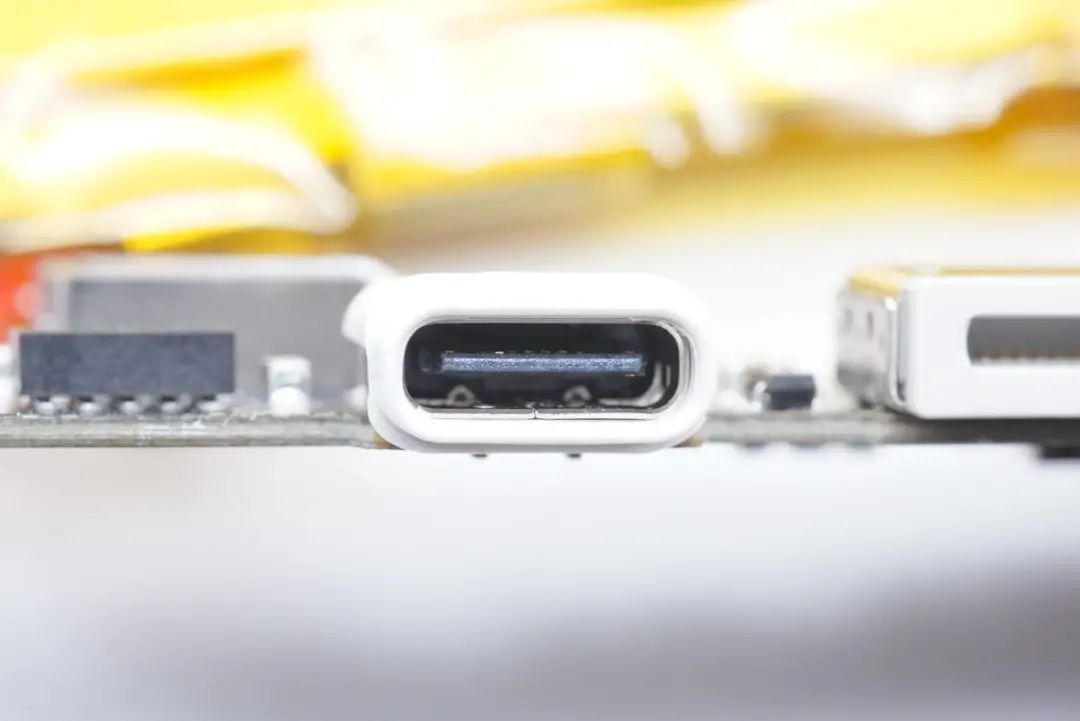

USB-C母座特寫，外套塑料殼絕緣。

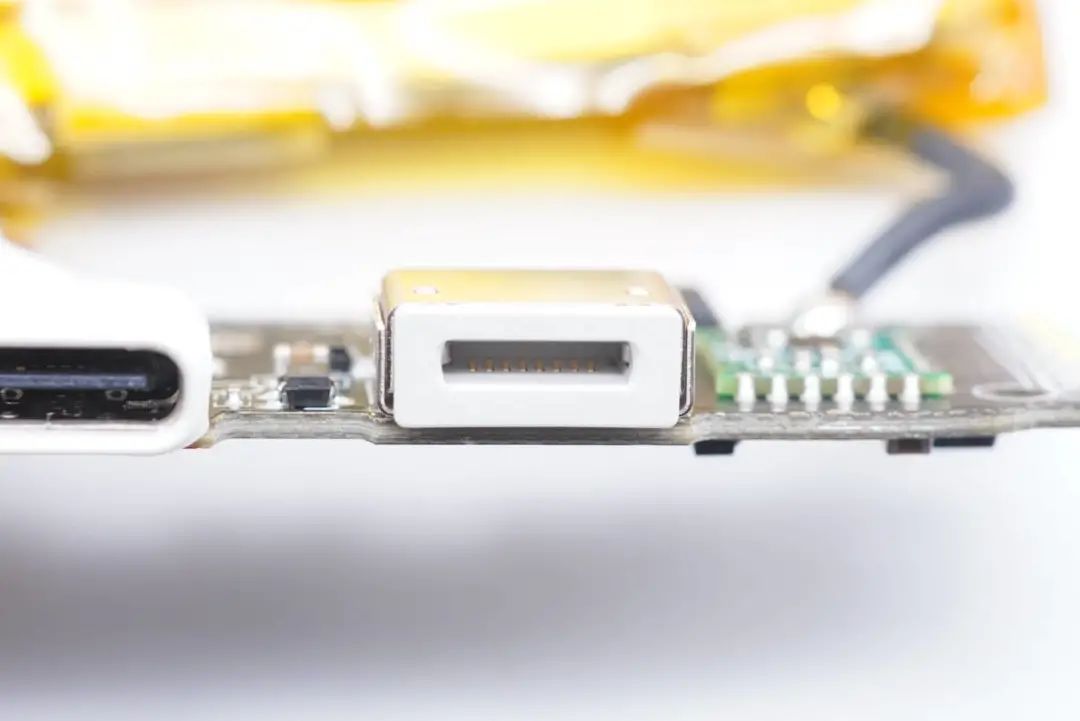

Lightning母座特寫，外套金屬殼加固。

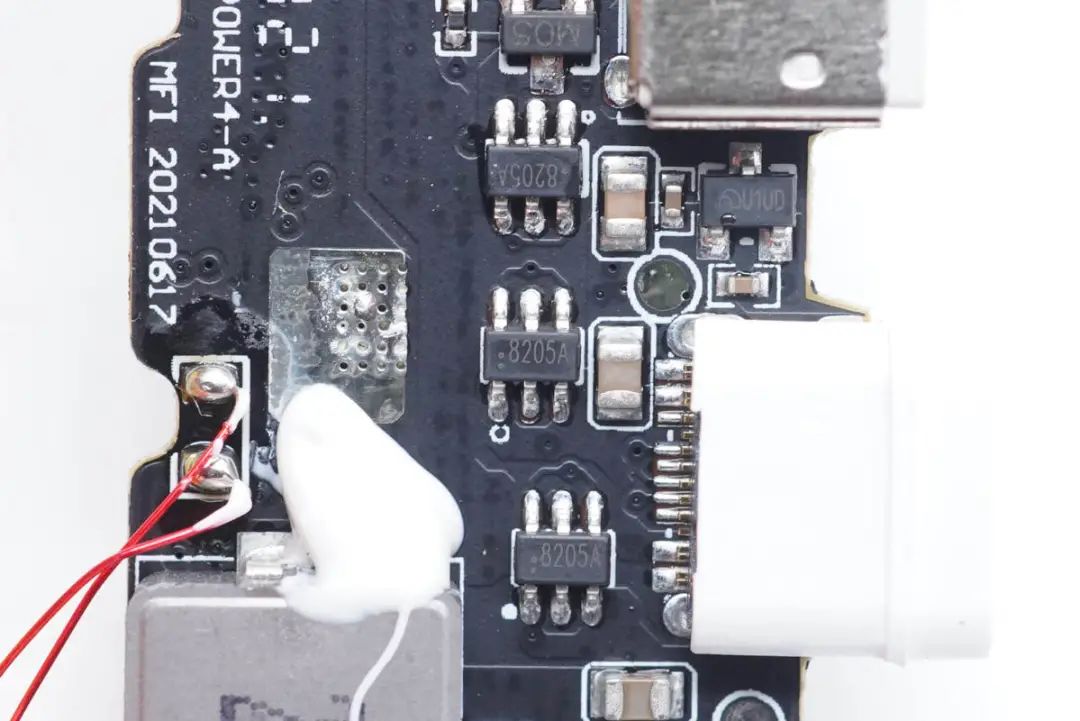

三顆絲印8205A的MOS管，用于接口保護。

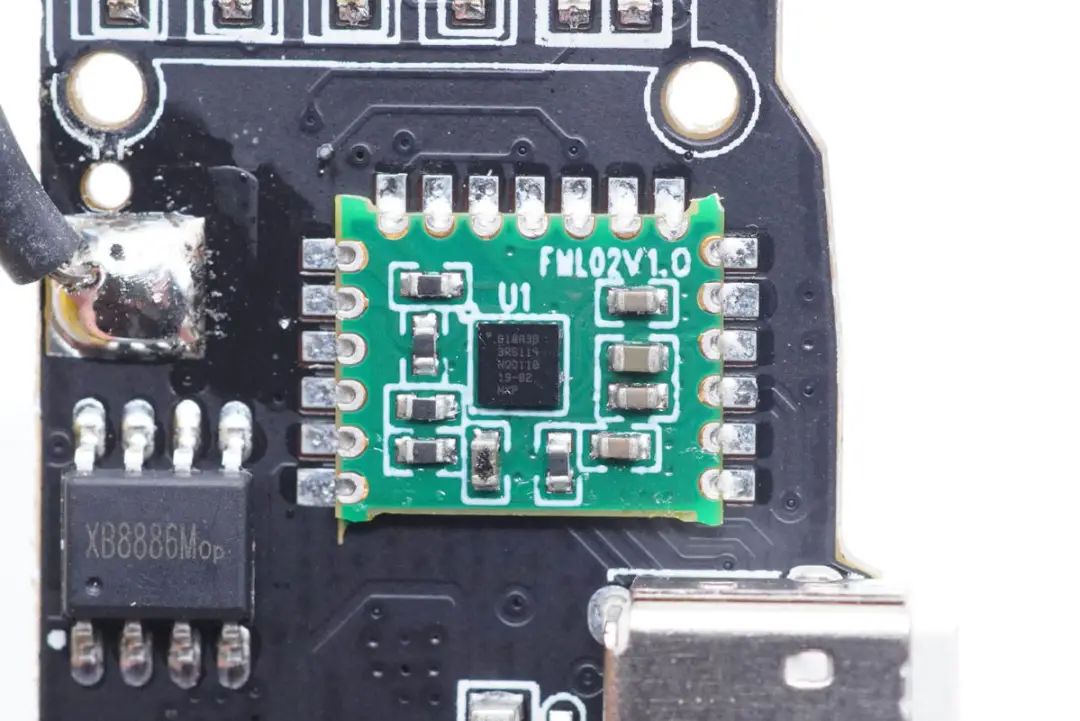

Lightning輸入口旁邊一顆芯片焊接在綠色小板上，絲印610A38，用于MFi認證。

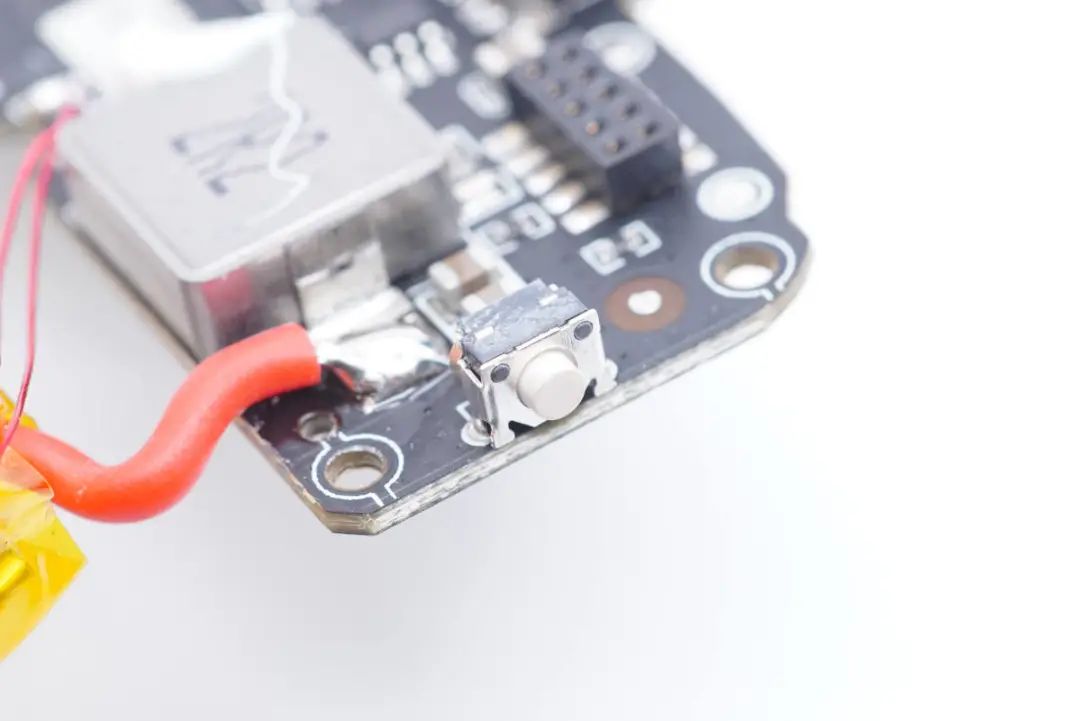

電源鍵貼片焊接。

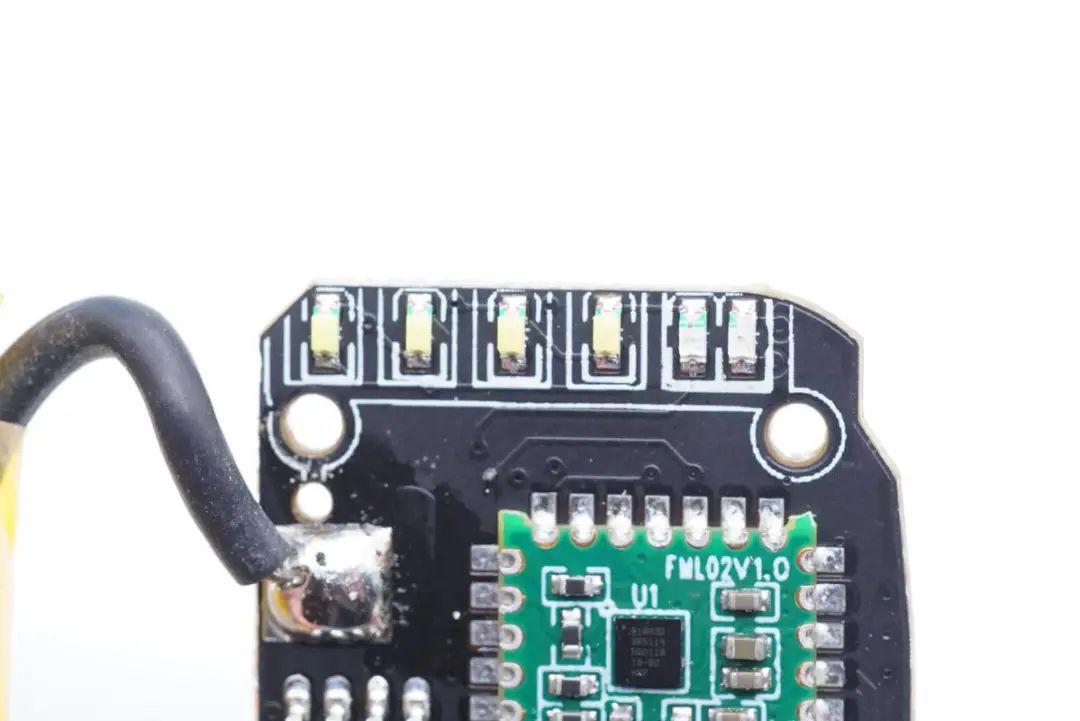

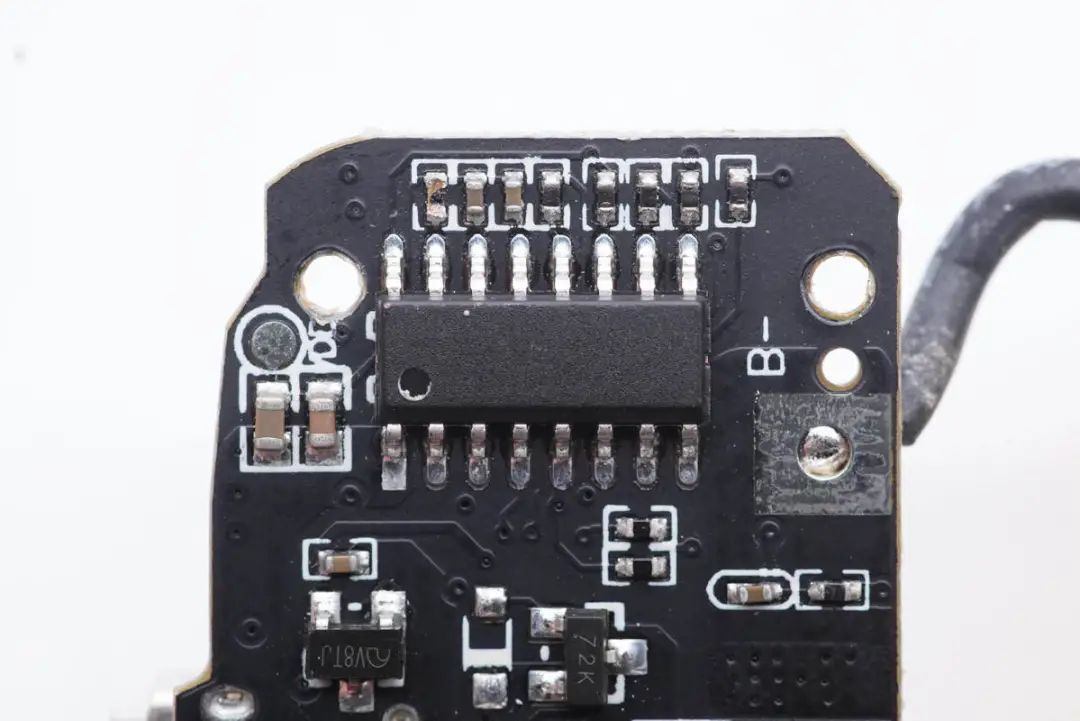

LED燈驅動單片機，信息不詳。

LED指示燈特寫。

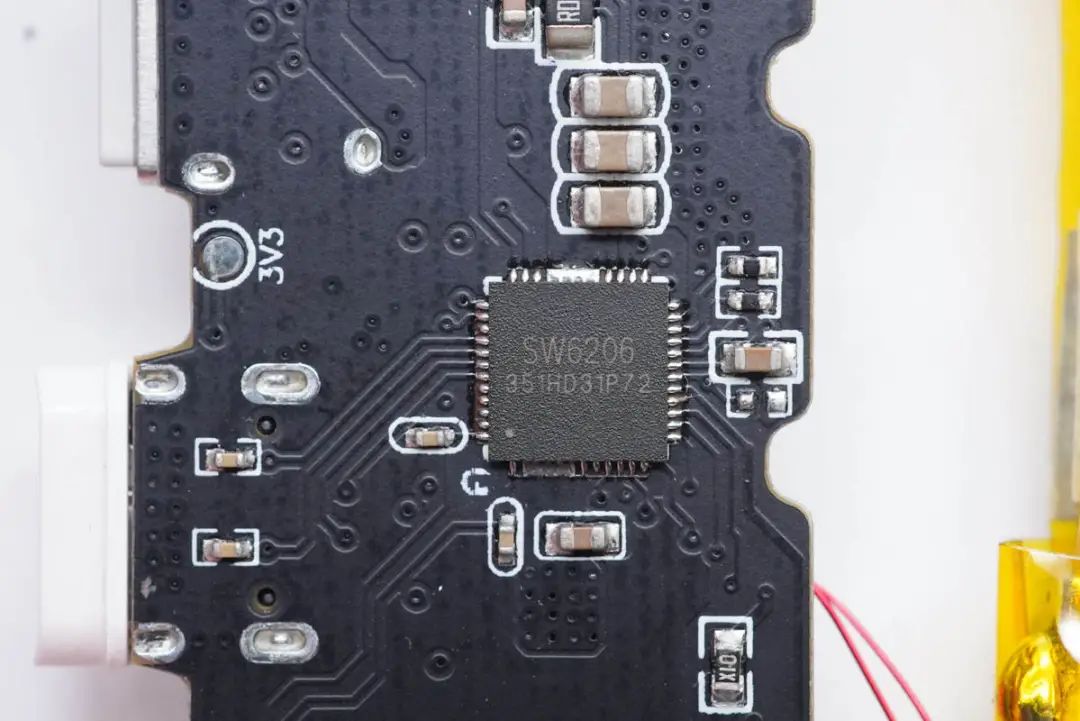

移動電源主控芯片采用智融SW6206。這是一款高集成度的多協議雙向快充移動電源專用多合一芯片，支持A+A+B+C+L口任意口快充。其集成了5A高效率開關充電，22.5W高效同步升壓輸出。

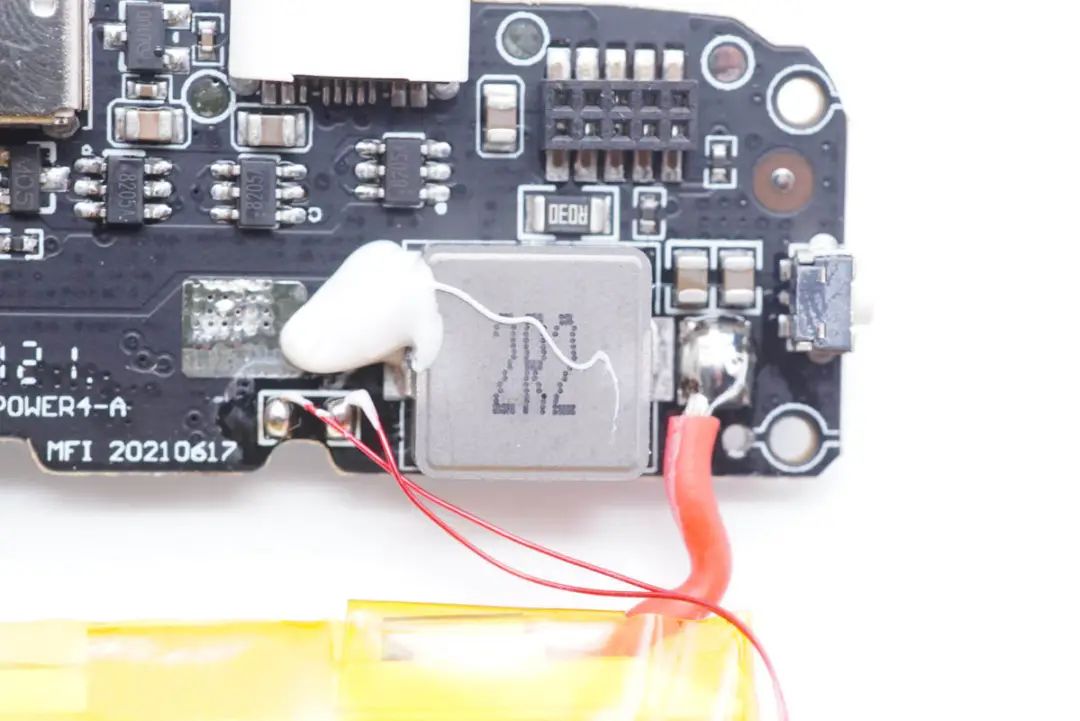

2R2升降壓電感特寫，打膠加固。

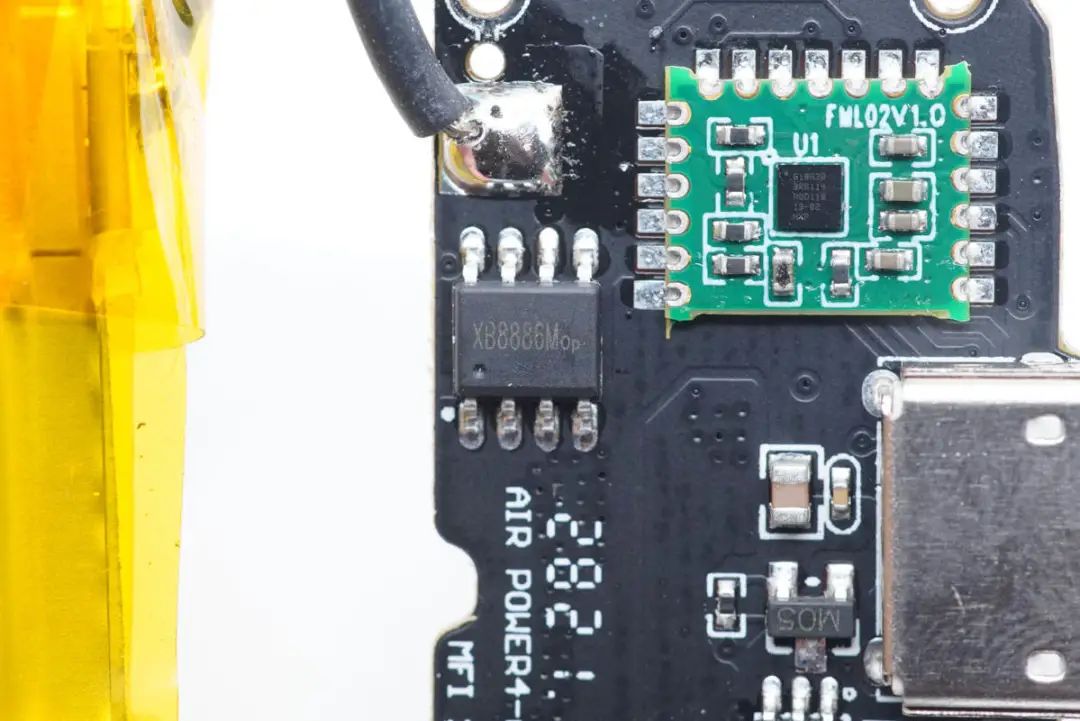

蘇州XYsemi賽芯微XB8886M一體化鋰電保護芯片，適用于高壓平臺鋰電池保護，內置8.5mΩ保護管，用于移動電源的電池過充過放過流保護。

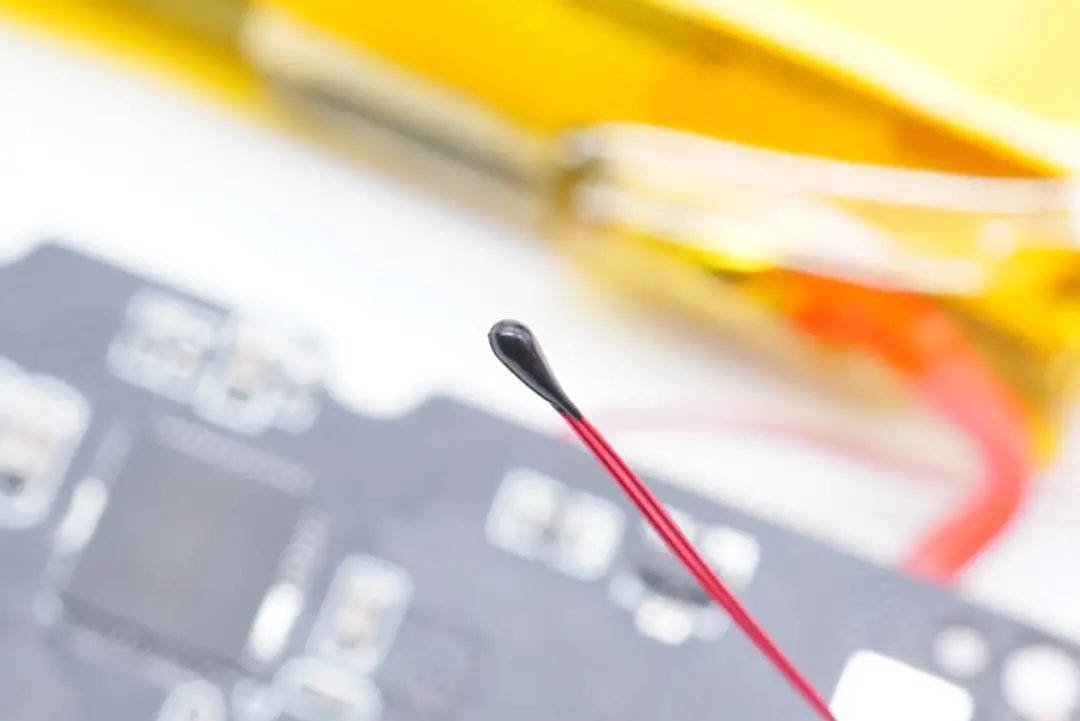

熱敏電阻特寫，用于電芯溫度監控。

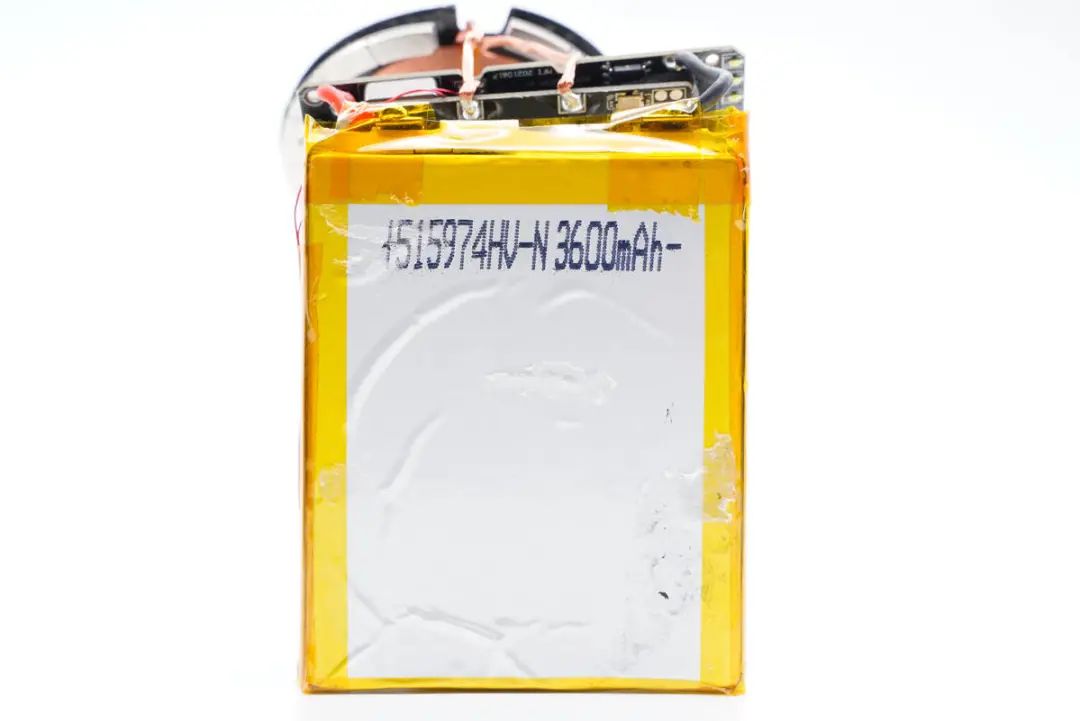

電芯特寫，單塊容量為3600mAh。

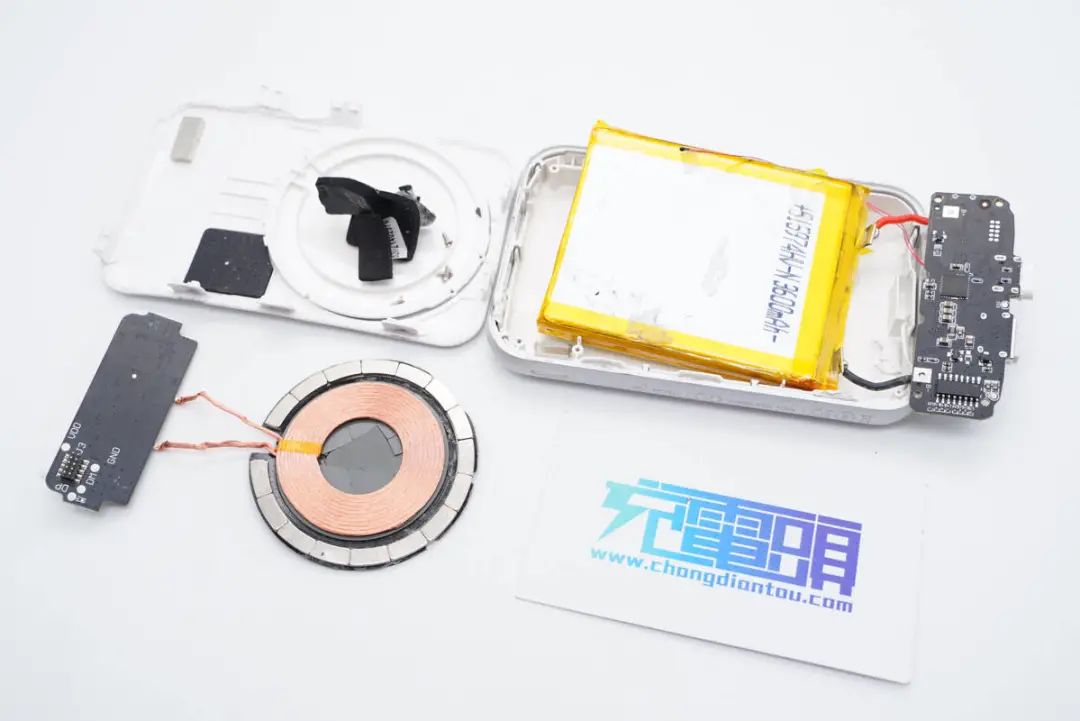

全部拆解完畢，來張全家福。

充電頭網拆解總結

摩米士這款磁吸充電寶IP103MFI在內置7200mAh容量電芯的情況下仍擁有比較小巧的機身，續航能力強同時磁吸充電時不會擋住攝像頭，支持邊充邊用。此外配有USB-C和Lightning口，支持20W有線快充，對于iPhone用戶來說帶線方面就變得十分簡便。產品還通過了蘋果MFi認證，質量有保證。

充電頭網通過拆解了解到，充電寶內置兩塊PCB小板，之間有泡棉支撐。無線充方案采用美芯晟MT5811，這是一款高度集成的無線充電發射芯片，符合Qi標準以及高達15/50W的輸出功率，還集成ARM M0 處理器，總的來說在體積、兼容性、性能、效率等方面的表現都很好，能夠滿足客戶的各種要求。
